斷路器機械特性檢測裝置

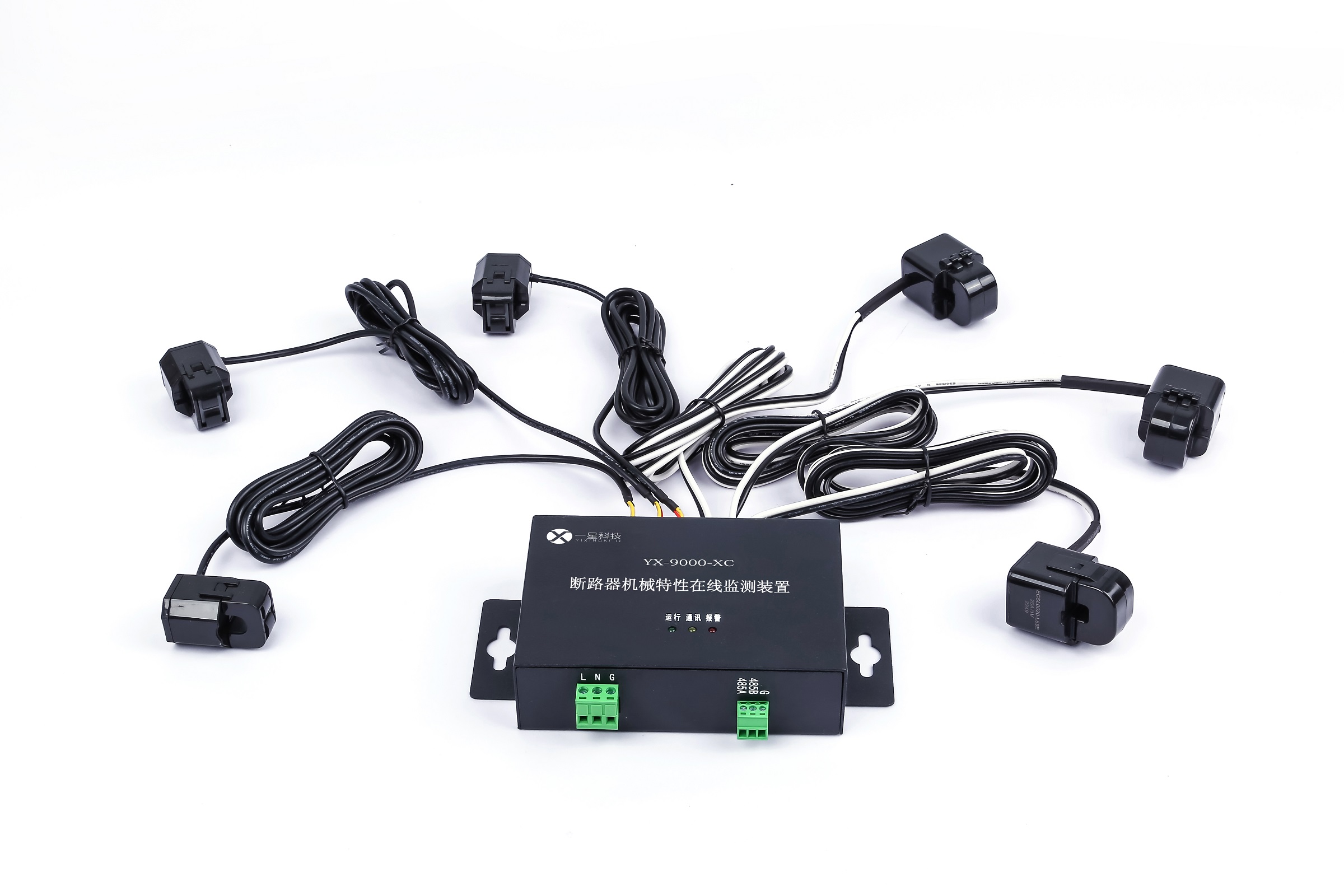

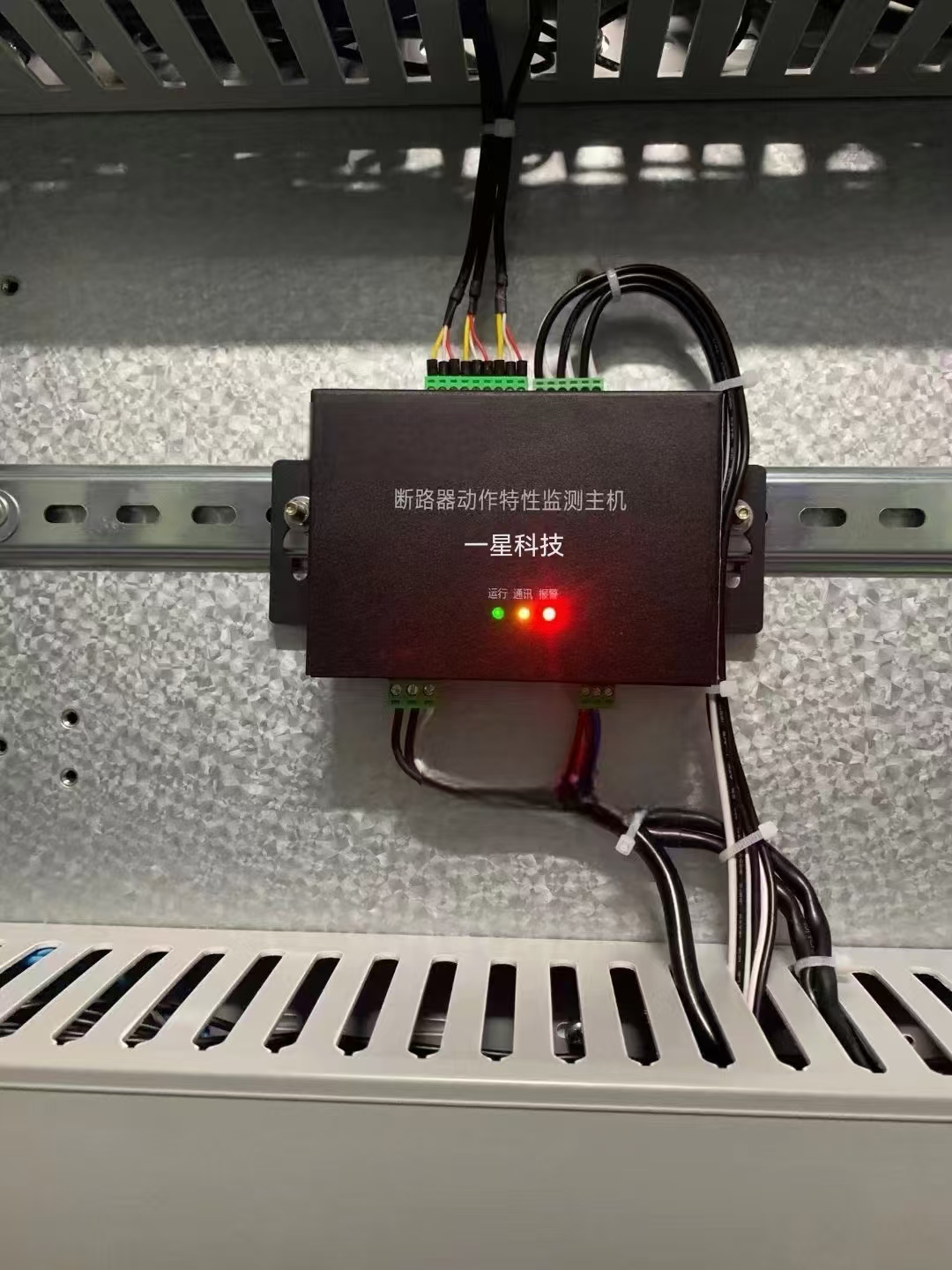

斷路器機械特性檢測裝置，分為帶行程機械特性傳感器（型號：YX-9000-XC）、不帶行程機械特性傳感器(型號：YX-9000)。

一：工作原理與流程

開關柜斷路器是機械和電氣動作頻繁的設備，運行過程中易發生故障，引起事故，從而造成較大的經濟損失。斷路器的在線狀態監測技術是提高輸配電設備可靠性的關鍵技術之一。通過對斷路器在線狀態進行監測，實時掌握斷路器的運行狀態，可以實現提取斷路器機械運動參數，建立標準的斷路器監測模型，對采集到的數據進行分析診斷、評價等功能，進而提高開關柜的安全運行能力。

斷路器機械特性在線監測系統是針對常規交直流開關柜斷路器機械特性研制的在線監測裝置。裝置通過對斷路器分、合閘線圈電流，主觸頭狀態切換時刻，儲能電機電流等進行監測與分析，從而實現對斷路器當前機械特性的監控與評估，為斷路器狀態檢修，維護保養提供實時、可靠的科學依

系統工作流程

(1)監測前端控制電流互感器和霍爾傳感器采集斷路器的分、合閘線圈工作電流，儲能電機電流，三相電流啟動特性等參數；

(2)監測前端通過無線或有線方式（根據客戶要求確定）將監測數據傳輸?shù)蕉喙δ鼙O(jiān)測裝置，監測裝置對監測數據進行分析，形成監測結果（圖形和數據）并做現場顯示；

(3)多功能監測裝置將監測結果上傳至后臺數據中心進行存儲，轉發（根據用戶要求將數據轉發至用戶顯控平臺或其他平臺）；

(4)監測前端采用485通信或光纖（或其他無線方式）實現與多功能監測裝置的數據交互，多功能監測裝置通過有線方式（網線或光纖）實現與后臺數據服務器的數據交互，后臺數據服務器通過用戶內部網絡（有線或無線），以標準數據格式將數據上傳至用戶指定平臺。

二：系統功能

斷路器機械特性在線監測系統的主要功能如下：

?基本功能

?具備監測分、合閘線圈電流，并顯示信號波形；

?具備標準波形存儲和對比顯示功能，且可顯示測量波形原始值；

?具備多通道同步測量功能，通道數不少于3個；

?具備外部抗干擾能力，能適應開關柜高電壓。大電流工況；

?具備對雜波進行硬件濾波和數字濾波；

?具備對開關柜斷路器的溫度實時監測功能；

?具有診斷分析功能，且可從波形中計算以下參數

①　峰值電流

②　斷路器分合閘次數及失敗次數統計

③　不同通道測量結果與標準波形，歷史測量數據比對分析

?高級功能

?具備三相同期性檢測功能；

?具備首次脫扣時間檢測功能；

?儲能電流波形

?分合閘行程

?具備故障診斷分析能力，配置有基于歷史數據及邏輯推理為基礎的專家?guī)?/span>
