無線溫度傳感器具有兩大分支  11月21日消息，一星科技市場透露：#無線溫度傳感器#按是否內置供電電池，可分為：有源無線溫度傳感器（內置

鋰電池）、及無源無線溫度傳感器（CT感應取電）。無線溫度傳感器（無源型），以CT自取電方式給無線溫度傳感器供電。

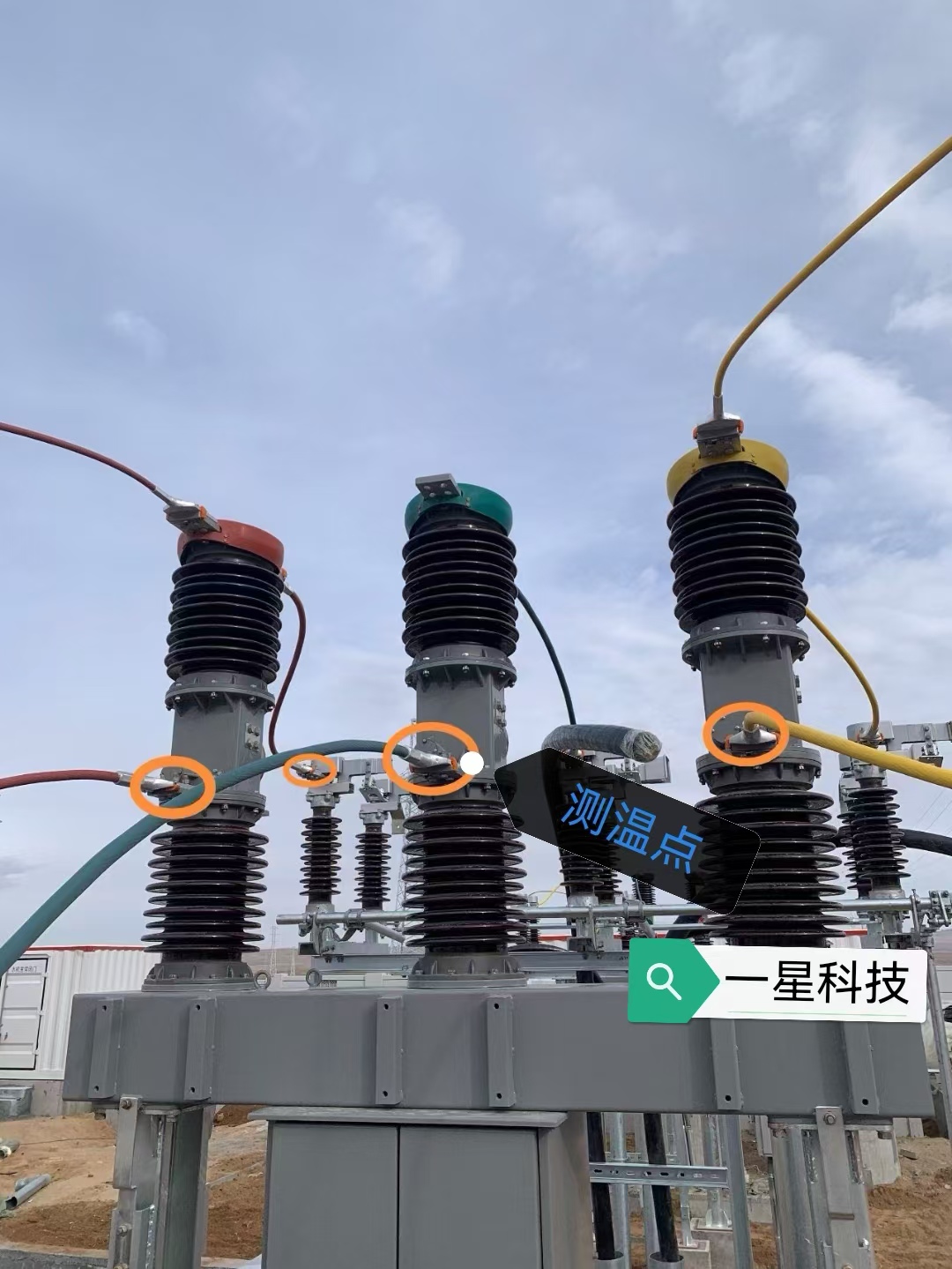

圖一：變電站無線溫度傳感器

無線溫度傳感器通常由溫度傳感探頭和無線發射模塊兩部分組成。傳感探頭負責實時采集溫度數據，而無線發射模塊則負責將這些數據以無線的

方式傳輸?shù)浇邮斩恕Ｍㄟ^這種方式，我們可以實現對環境溫度的遠程、實時、連續監測。

近年來，一星科技等廠家開發的迷你型無線溫度傳感器規?；瘧?yīng)用于開關柜、斷路器觸頭無線測溫。#無線測溫#珠海一星科技有限公司是無線測溫、

局放監測產品實力廠家，主要研發生產國家電網、南方電網中局放監測裝置/局放傳感器/局放監測系統、無線測溫、斷路器機械特性檢測、開關

柜柜內除濕機、開關柜智能操控、嗅覺傳感、壓板狀態監測、避雷器在線監測、鐵芯夾件在線監測、無線振動監測、鐵路接觸網溫度監測、水浸

水位傳感器等電力二次設備（器件）。無線測溫系統以前端#無線溫度傳感器#來感知斷路器、變壓器、母排、電纜等電力設備（器件）表面溫度

。無線溫度傳感器一般采用紅外線測溫技術，通過測量物體發出的紅外輻射能量來計算其表面溫度。測溫傳感器內部集成了光學系統、光電轉換器

和信號處理電路等關鍵部件，能夠?qū)⒔邮盏降募t外輻射轉換成電信號，進而通過無線傳輸方式將溫度數據傳送給無線測溫裝置（主機）。

無線溫度傳感器（無線測溫裝置），是感知、測量電力母排、電纜、接地、斷路器觸頭、及開關柜/環網柜內其他可能發熱器件的電力二次設備。

一般而言，無線溫度傳感器、局放監測系統配合使用對上述電力設備預防性監測效果更佳。

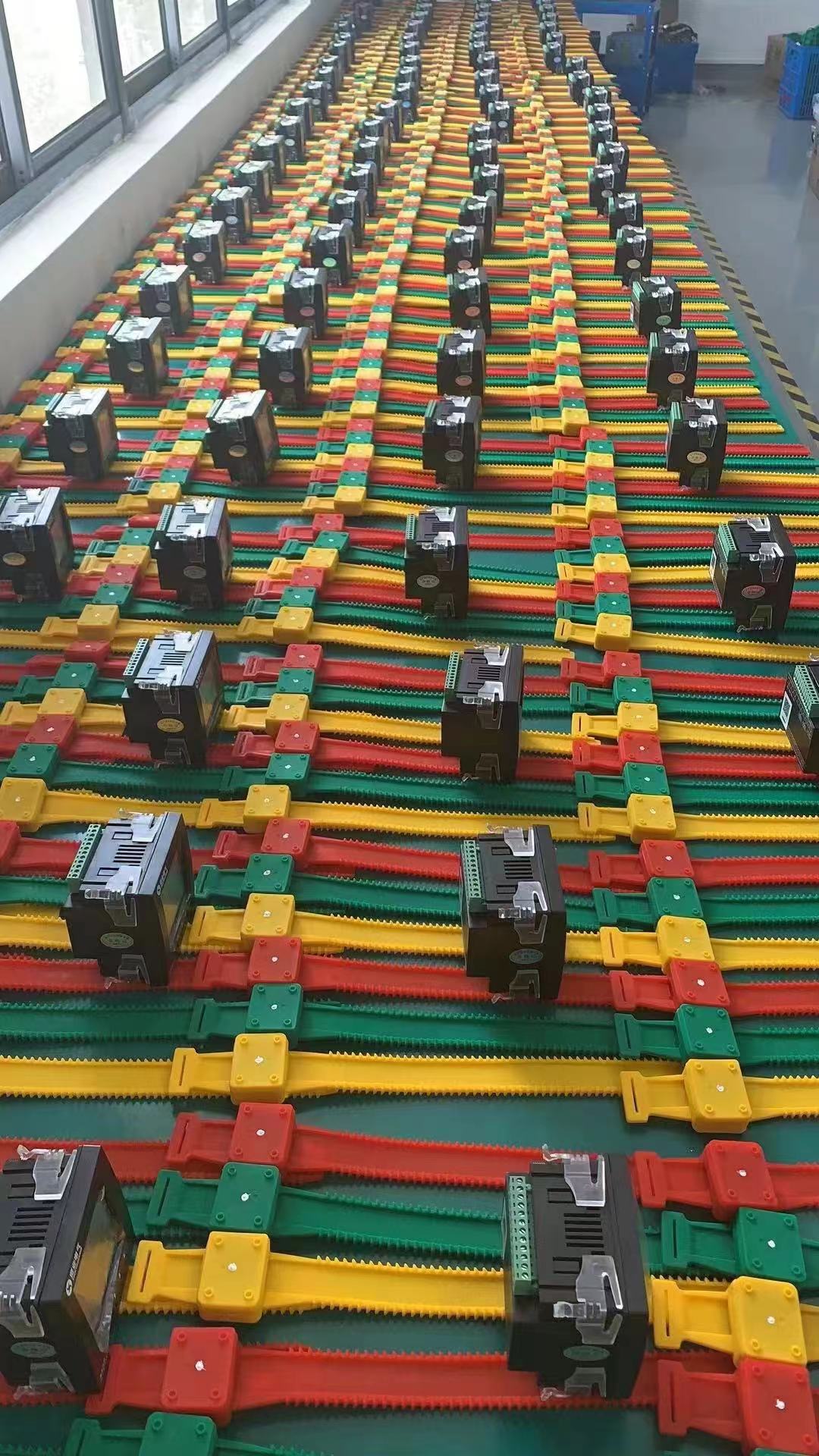

圖二：表帶式無線溫度傳感器及無線測溫主機

無線溫度傳感器將會呈現出以下發展趨勢：

1.智能化：未來的無線溫度傳感器將會更加智能化，能夠自主學習和適應環境變化，提高監測精度和穩定性。

2.微型化：隨著微納技術的發展，未來的無線溫度傳感器將會更加微型化，可以更加靈活地部署在各種狹小空間中。

3.低功耗：為了延長無線溫度傳感器的使用壽命和減少能源消耗，未來的產品將會更加注重低功耗設計。

#無線測溫#、局放監測兩大智能系統共同感知/監測電網運行狀態是否存有安全隱患。無線測溫系統，以前端無線溫度傳感器是對開關柜、低壓柜

、環網柜、斷路器、變壓器、箱變、電纜、刀閘、鐵搭等電力一次設備通電發熱溫度進行監測，并與無線測溫裝置（主機）進行無線通訊。無線測

溫對所測得上述電力設備溫度值進行分析、定位、記錄等操作，如有異常，發出告警。無線溫度傳感器是一種能夠通過無線通信技術進行溫度測量

和監測的裝置。它可以以非接觸的方式獲取物體表面的溫度，并通過無線信號傳輸數據。傳感器通常采用紅外輻射技術或其他熱敏元件來測量溫度

，并將測量結果轉換為數字信號后傳輸。

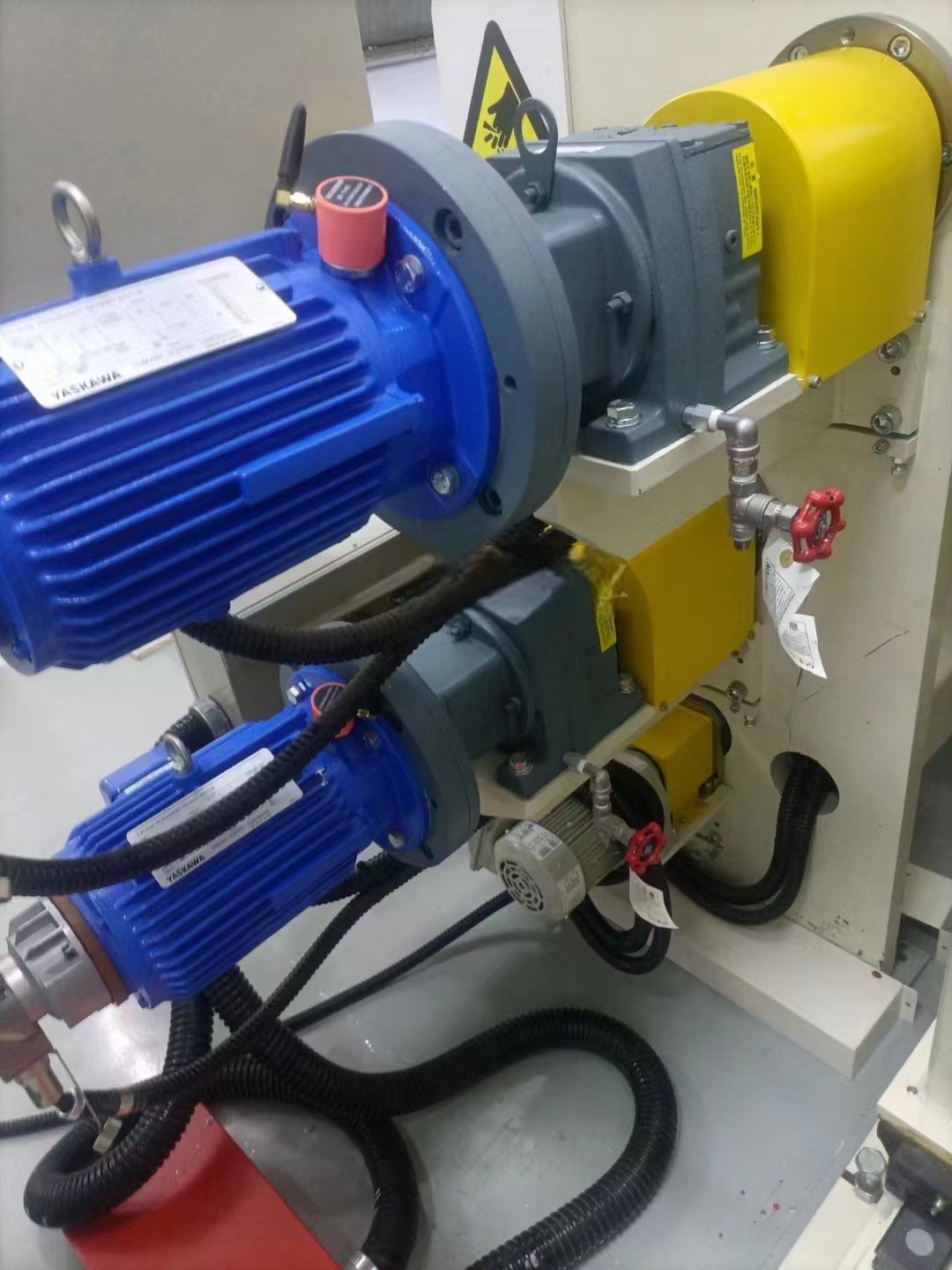

圖三：電機無線溫度傳感器

無線溫度傳感器的組成無線溫度傳感器由以下幾個主要組成部分構成：溫度感知器：溫度感知器是無線溫度傳感器的核心部件。它可以采用多種

技術來感知物體表面的溫度變化，例如紅外線探測器、熱電偶或熱敏電阻等。信號處理單元：信號處理單元負責將溫度感知器獲取到的模擬信號

轉換為數字信號，并進行信號放大、濾波和校準等處理。這樣的處理可以提高溫度測量的準確性和穩定性。通信模塊：通信模塊是無線溫度傳感器的關鍵

組成部分，它利用無線通信技術（如Wi-Fi、藍牙、Zigbee等）將溫度數據傳輸?shù)浇邮掌骰蚱渌O(shè)備中。通信模塊的選擇取決于具體的應用場景

和要求。電源管理單元：為了保證傳感器的正常工作，電源管理單元負責供應電力并對電源進行管理。傳感器可以使用可充電電池、太陽能電池

或能量收集器等各種電源方式。

#無線測溫主機#是無線測溫在線監測系統的一個層次節點，無線測溫主機適用于用于高、中、低壓電力系統(110KV，6-35KV和0.4KV)的配電柜

、斷路器、變壓器、線纜等電力設備/器件和對溫度有較高要求的其他電氣接點設備。集在線溫度測量、數據采集、數據分析和控制功能于一體的

現代化高科技產品。

無線測溫監測主機通過無線方式采集測溫點的溫度，并提供通訊接口與計算機監控系統連接支持 RS485 接口 MODBUS 通訊協議或其他指定通訊

協議(選配)波特率可選。無線溫度監測器接收到數據后，再通過4G/5G通信模塊將數據上傳至客戶監控平臺?？蛻舯O(jiān)控平臺具備數據展示、分析、

報警等功能，方便用戶隨時掌握現場溫度情況并進行相應處理。#無線測溫裝置#無線監測/無線監測在線監測系統適用于高低壓開關柜內斷路器觸

頭、電纜接頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點

接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

圖四：微型無線溫度傳感器

無線測溫在線監測系統是一種利用無線通信技術，將溫度感應探頭對高低壓開關柜、斷路器、GIS等電力在網運行器件/設備所測得的實時溫度數據實現無線傳輸、處理、告警、顯示等功能的智能設備。無線測溫系統（無線測溫設備）由無線溫度傳感器、無線測溫主機/無線測溫裝置、無線發射/接收模塊（RFID技術）、WIFI、無線測溫平臺、無線測溫后臺分析軟件/手機APP等組成。#無線溫度傳感器#近年來，隨著我國高壓、超高壓電網數字化、智能化的大跨步推進，無線測溫裝置能及時感知開關柜、環網柜、GIS等柜體內電器器件溫度變化并起到提前預警、防范未然作用。因而，無線測溫裝置/無線測溫主機在電力環網柜、開關柜/GIS、變電站等場所應用十分廣泛。

斷路器觸頭、高低壓開關柜、GIS、電纜、絕緣子等因電流過載或因器件老化、連接松動等客觀現實原因?qū)е缕潆娮枭仙a(chǎn)生不正常發熱，導致溫度快速上升。無線測溫系統對上述溫度進行實時不間斷監測，感知到溫度異常，軟件將記錄、預警、出具體分析報告，為業主精準定位所需維護/更換的目標器件。無線測溫組網方式：無線溫度傳感器安裝在下述測溫點，傳感器測得的溫度數據經信號轉變?yōu)闊o線信號發送至測溫采集主機，測溫主機將該信號解析數據（數字信號）通過物聯網無線傳輸至主站層（后臺系統），這樣完成整個系統通信鏈路連接。無線測溫系統組網如下圖：

一般電力輸電網變電站/配電房級別測溫點：1、斷路器；2、高低壓開關柜動靜觸頭；3、高壓電纜接頭；

4、箱式變電站；5、環網柜；6、高壓母線接頭；7、主變油溫；8、隔離開關；9、接地開關；10、開關柜母線；

11、開關柜線夾連接處......

無線測溫適用于高低壓開關柜、GIS、環網柜等內部電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度

監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備

運行狀態，降低設備事故率。

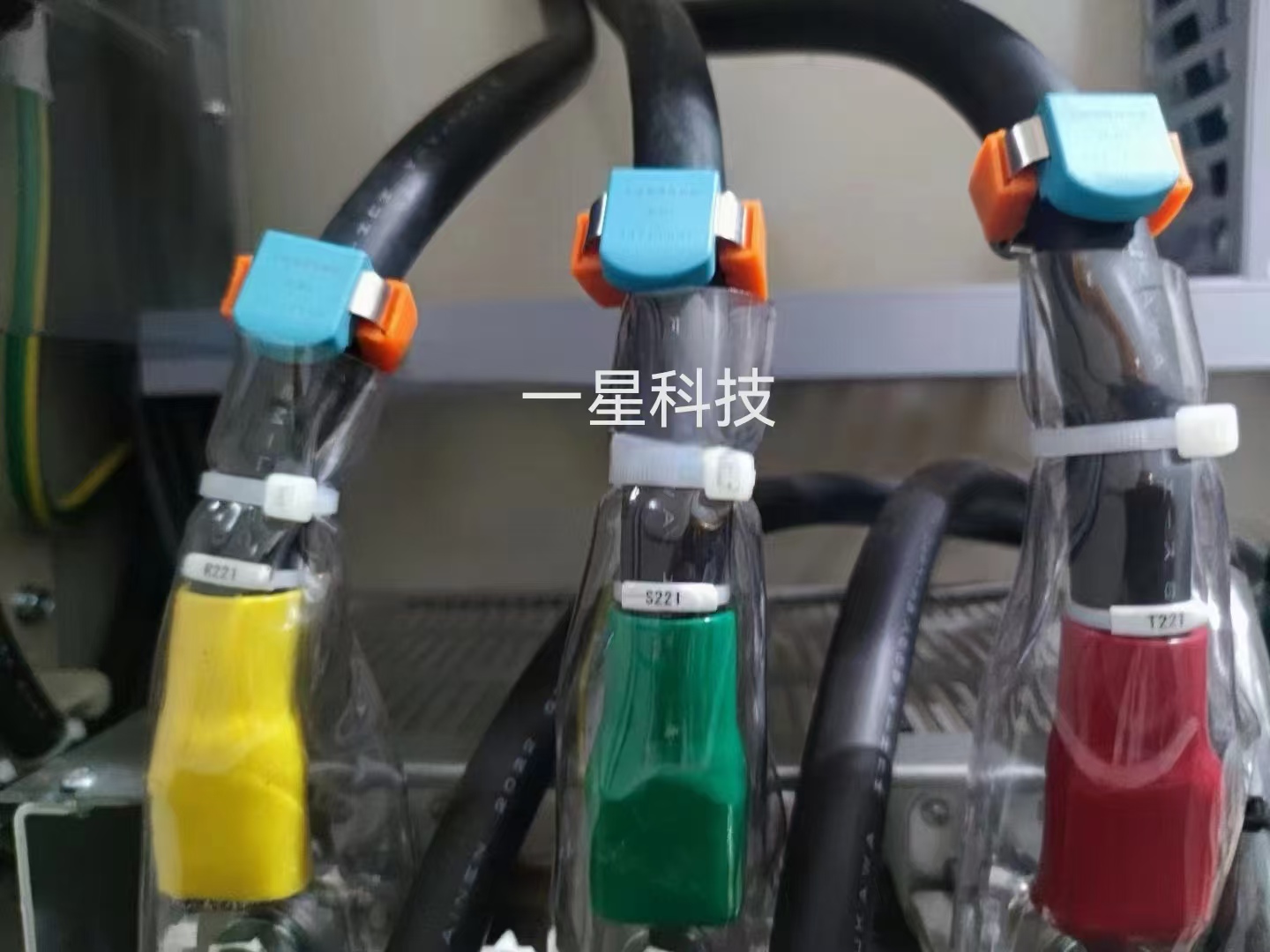

圖五：迷你型無線溫度傳感器

無線溫度傳感器用于測量中高壓帶電物體表面或接點處的溫度。它由溫度傳感器、信號調理放大邏輯控制電路、無線調制/發射電路等組成。

無線測溫裝置通過RS485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循國際標準Modbus-RTU、Modbus-TCP等傳輸規約，安全性、

可靠性和開放性都得到了較大地提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控?zé)o線

測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。珠海一星無源無線測溫裝置（YX-CGQWZ-C）是針對電氣設備接點部位因材料

老化,接觸不良,電流過載等因素引起的溫升過高的故障隱患而開發的能夠及時監測到電氣接點溫度的裝置.無線測溫技術采用了無源無線的傳感器和

無線接收單元，其分別安裝于高壓柜內的測溫點和開關柜柜外的電氣小室，由于傳感器本身無須電源額外供電、且不需要從電力裝備上取電，

因此具有明顯的安全性、可靠性和可維護性。

在高壓開關柜內部署無線溫度傳感器、局放探測器實時采集各間隔電纜頭溫度、局放等數據，對開關柜/GIS進行開關健康狀況、局放水平和溫度

變化監測。在溫度數據超限時同時啟動相應的空調、加熱、除濕排氣等裝置。電氣接頭無線測溫對于變壓器、開關柜斷路器上下觸頭壓接點、母

排或出線電纜壓接點等重要位置，安裝對應有效的測溫感知元件以檢測配電系統運行溫度數據；對配電柜周圍環境溫度予以檢測。低壓柜饋出電纜

無線測溫監測通過無源電纜頭監測傳感器，實時監測低壓電纜溫升情況，協助運維人員提前判斷故障點，減少系統故障時間。智能電力遠程測溫

系統功能是采用高精度溫度傳感器實時監測金具的工作溫度，傳感器通過無線通訊方式（433mhz）將溫度信號傳輸?shù)綗o線收發器，無線收發器

通過rs485通信方式將溫度信號傳輸?shù)綗o線通信終端，無線通信終端通過4g網絡把溫度信號傳輸?shù)交旧希詈笤诒O(jiān)控主機顯示出各個測溫點溫度

信息。

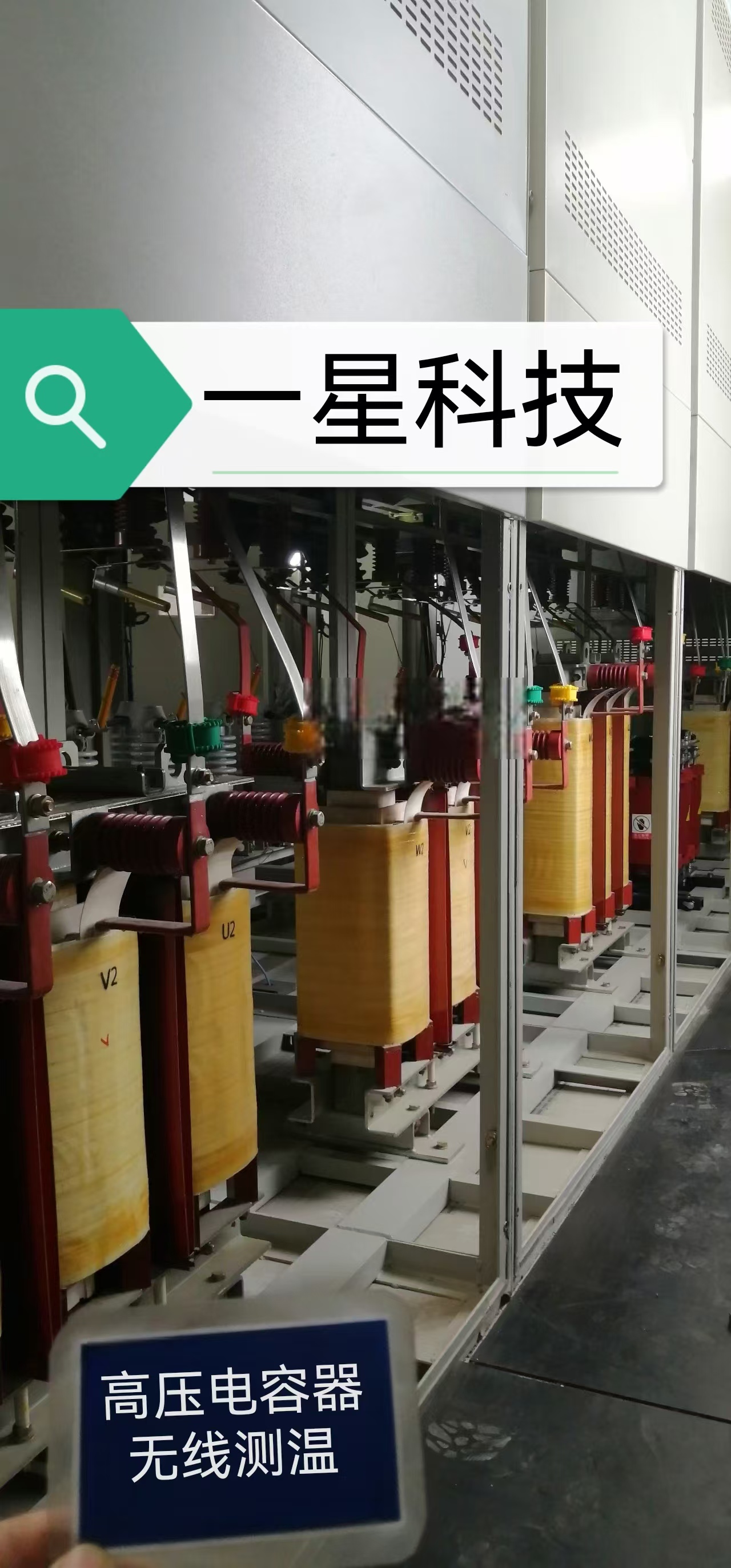

圖六：高壓電容器無線溫度傳感器

以上是溫度在線監測 無線測溫 無線測溫裝置 無線溫度傳感器 一星科技按需定制等信息內容，如有需求歡迎咨詢。
