用途：

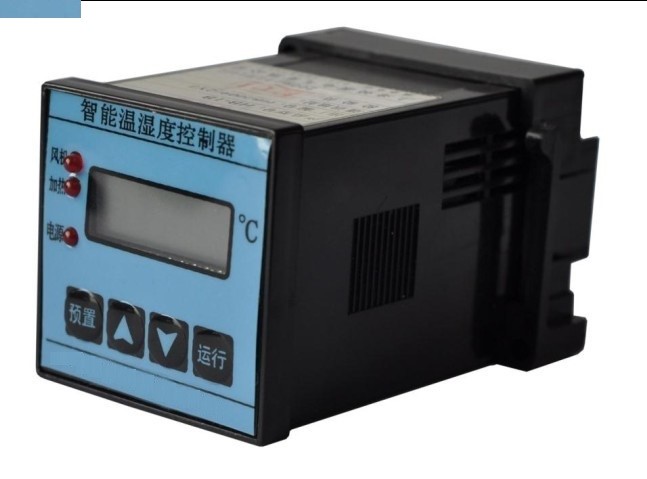

液晶溫控系列智能溫濕度控制器用于各種需要對溫度、濕度進行檢測、控制的場合。特別是電力系統各種高低壓開關柜、箱式變電站的防凝露保護和環境保護，還可應用于糧庫、倉庫、花卉及蔬菜大棚的溫濕度監控和環境保護。

概述: :

液晶溫控系列智能溫濕度控制器以微處理器為核心，根據用戶的需要選用不同的傳感器，可同時對單路或多路溫度和濕度信號進行測量、控制，將數據以數字形式顯示出來，還可通過按鍵分別設置加熱器、風機的啟動和停止門限值，從而使控制器能根據被控環境現場的實際情況對溫、濕度進行自動調節，實現自動化測量、控制的目的。

本控制器的最大特點是：根據現場實際的溫度和濕度情況，最優化決定是啟動加熱器還是通風機（或空調），避免了溫濕度控制器同時開啟、相互耗能的可能性，同時增加了加熱器和通風機的故障檢測、報警功能，當加熱器或通風機不能有效調控溫、濕度時，產生報警，提醒用戶及時排除故障。本控制器采用液晶顯示溫濕度，體積小、安裝方式靈活，操作方便，是溫濕度、防凝露控制的理想元件。

3型號說明

液晶溫控

1W： 只對 1 路溫度進行測量和控制

2W： 對 2 路溫度進行測量和控制

1S： 只對 1 路濕度進行測量和控制

2S： 對 2 路濕度進行測量和控制

1W1S：對 1 路溫度和 1 路濕度進行測量和控制

2W2S：對 2 路溫度和 2 路濕度進行測量和控制

系列號

智能產品

基本功能

1． 三位數字液晶顯示

2． 溫度測量和控制，測量范圍：0～100℃

3． 濕度測量和控制，測量范圍：0～100%RH

4． 可分別用按鍵設置上限和下限，并實現參數的掉電存貯

5． 輸出接點：（1）AC220V，3A（有源），可直接帶交流風機

（2）AC220V，3A（有源），可直接帶加熱器

6． 當加熱器或通風機故障時，控制器面板上報警指示燈閃爍

7.安裝方式：嵌入式安裝（見圖），如客戶特殊要求也可導軌式安

裝或底座式安裝

4

技術指標

1．電 源： AC220V 50Hz/60Hz

2．工作環境：溫度-20～70℃

相對濕度＜95%RH

3．測溫范圍： 0～100℃

4．測量濕度范圍： 0～100%RH

5．控制精度：溫度：±1℃ 濕度：±5%RH

6．最大功耗：5W

7．外形尺寸：48×48×100mm

8. 開孔尺寸：45×45mm+0.1

選型及注意事項

液晶溫控系列產品分為多種型號，用戶在選型前應詳細閱讀使用說明書，選擇合適的型號，如有特殊邏輯要求應明確注明所要達到的邏輯要求；液晶溫控系列產品的安裝方式以面板嵌入式安裝和導軌式安裝，如用戶需其它安裝方式，需在訂貨時說明。

以下各功能項分多種型號分別進行說明

液晶溫控W -1W  型

一、工作原理

液晶溫控-1W 型控制器只帶一路溫度傳感器，見液晶溫控-1W 型接線圖，這里負載 1 用戶需外接加熱器，負載 2 需外接通風機，溫度傳感器檢測到的溫度信號被處理后，經 A/D 變換再送入微處理器進行邏輯判斷和顯示：

5

1.當溫度傳感器檢測到被測量環境溫度值低于設定的加熱器（負載 1）啟動值時，微處理器自動啟動加熱器（負載 1）加熱，從而升高被測量環境溫度，當被測量環境溫度上升到高于設定的加熱器（負載1）停止值時，微處理器又自動停止加熱器（負載 1）加熱。

2.當溫度傳感器檢測到的溫度值高于設定的通風機（負載 2）啟動值時，微處理器自動啟動通風機（負載 2）降溫，當被測量環境溫度下降到低于設定的通風機（負載 2）停止值時，微處理器又自動停止通風機（負載 2）工作，從而達到降低被測量環境溫度的目的。

二、面板及操作

a) 測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現溫度的測量、顯示和控制，液晶顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。

在測控狀態，儀表按“液晶溫控-1W 型工作原理”中所述進行顯示和控制。

b) 參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2． 、3． 、4．意義為：

1．—加熱器（負載 1）啟動溫度

6

2．—加熱器（負載 1）停止溫度

3．—風機（負載 2）停止溫度

4．—風機（負載 2）啟動溫度

對以上 4 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。范圍為：加熱器啟動溫度<加熱器停止溫度<風機停止溫度<風機啟動溫度參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S 后將自動退出設置狀態而回到測控狀態。

液晶溫控W -2W  型

一、工作原理

液晶溫控-2W 型控制器帶有兩路溫度傳感器，溫度傳感器檢測到的溫度信號被處理后，經 A/D 變換再送入微處理器進行邏輯判斷和顯示，此種型號邏輯控制分為升溫型、降溫型和升降溫型三種類型，用戶在訂貨時應說明邏輯控制類型：

1 1 ．升溫型邏輯：

兩路溫度傳感器分別安裝于兩個小環境中，分別控制兩臺加熱器，見液晶溫控-2W 型接線圖，這里負載 1 和負載 2 用戶均需外接加熱器。

WSK-TH4-1W 型

3、4、5 溫度傳感

7 6 5 4 3

電源輸入

8 9 10 1 2

負載 2 負載 1 AC220V

零 火

7

當溫度傳感器 1 檢測到第一處被測量環境溫度低于第一路設定值的下限值時，控制器自動啟動加熱器 1（負載 1）加熱，升高第一處被測量環境溫度，當?shù)谝惶幈粶y(cè)量環境溫度上升到第一路設定值的上限值時，控制器自動停止加熱器 1（負載 1）加熱；當溫度傳感器 2 檢測到第二處被測量環境溫度低于第二路設定值的下限值時，控制器自動啟動加熱器 2（負載 2）加熱，升高第二處被測量環境溫度，當?shù)诙幈粶y(cè)量

環境溫度上升到第二路設定值的上限值時，控制器自動停止加熱器 2（負載 2）加熱。

2 2 ．降溫型邏輯：

兩路溫度傳感器分別安裝于兩個小環境中，分別控制兩臺通風機，見液晶溫控-2W 型接線圖，這里負載 1 和負載 2 用戶均需外接通風機。當溫度傳感器 1 檢測到第一處被測量環境溫度高于第一路設定值的上限值時，控制器自動啟動風機 1（負載 1）降溫，降低第一處被測量環境溫度，當?shù)谝惶幈粶y(cè)量環境溫度下降到第一路設定值的下限值時，控制器自動停止風機 1（負載 1）降溫；當溫度傳感器 2 檢測到第二處被測量環境溫度高于第二路設定值的上限值時，控制器自動啟動風機2（負載 2）降溫，降低第二處被測量環境溫度，當?shù)诙幈粶y(cè)量環境溫度下降到第二路設定值的下限值時，控制器自動停止風機 2 （負載 2）降溫。

1. 升降溫型邏輯：

兩路溫度傳感器分別安裝于兩個小環境中，分別控制一臺加熱器和一臺通風機，見液晶溫控-2W 型接線圖，這里負載 1 用戶需外接加熱器，負載用戶需外接通風機。當溫度傳感器 1 檢測到第一處被測

量環境溫度低于第一路設定值的下限值時，控制器自動啟動加熱器 1（負載 1）加熱，升高第一處被測量環境溫度，當?shù)谝惶幈粶y(cè)量環境溫度上升到第一路設定值的上限值時，控制器自動停止加熱器 1（負載 1）加熱；當溫度傳感器 2 檢測到第二處被測量環境溫度高于第二路設定值的上限值時，控制器自動啟動通風機（負載 2）降溫，降低第二處被測量環境溫度，當?shù)诙幈粶y(cè)量環境溫度下降到第二路設定值的下限值時，控制器自動停止通風機（負載 2）降溫。

二、面板及操作

a a ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現溫度的測量、顯示和控制，液晶巡檢時顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。

在測控狀態，儀表按“液晶溫控-2W 型工作原理”中所述進行顯示和控制。

b) 參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2． 、3． 、4．意義為：

1．—第一路溫度啟動值

2．—第一路溫度上限值

9

3．—第二路溫度下限值

4．—第二路溫度上限值

對以上 4 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。范圍為：第一路溫度下限值<第一路溫度上限值，第二路溫度下限值<第二路溫度上限值參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S后將自動退出設置狀態而回到測控狀態。

三、接線圖

液晶溫控S -1S  型

一、工作原理

液晶溫控-1S 型控制器只帶一路濕度傳感器，見液晶溫控-1S 型接線圖，這里用戶只需外接負載 1 即可，負載 1 既可以外接加熱器進行除濕也可以外接通風機進行除濕。濕度傳感器檢測到的濕度信號被處理后，經 A/D 變換再送入微處理器進行邏輯判斷和顯示：當濕度傳感器檢測到被測量環境濕度值高于設定的濕度上限值時，微處理器啟動負載 1 除濕，當被測量環境濕度下降到低于設定的濕度下限值時，微處理器又自動停止負載 1 工作。

WSK-TH4-2W 型

3、4、5 溫度傳感 1

3、5、6 溫度傳器 2

7 6 5 4 3

電源輸入

8 9 10 1 2

負載 2 負載 1 AC220V

零 火

10

二、面板及操作

a a ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現濕度的測量、顯示和控制，液晶顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。在測控狀態，儀表按“液晶溫控-1S 型工作原理”中所述進行顯示和控制。

) b)  參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態，這時，逐次按“設置”鍵，液晶左一位循環顯示： 1 、2、意義為：

1．—濕度設定下限值

2．—濕度設定上限值

對以上 2 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。范圍為：濕度設定下限值<濕度設定上限值參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S 后將自動退出設置狀態而回到測控狀態。

三、接線圖

液晶溫控S -2S  型

WSK-TH4 型

3、5、6 濕度傳感器

7 6 5 4 3

電源輸入

8 9 10 1 2

負載 2 負載 1 AC220V

零 火

11

一、工作原理

液晶溫控-2S 型控制器帶有兩路濕度傳感器，分別安裝于兩個小環境中監測環境濕度情況，見液晶溫控-2S 型接線圖，這里用戶將負載 1 和負載 2 既可以外接為通風機進行除濕，也可以外接為加熱器進行除濕。濕度傳感器檢測到的濕度信號被處理后，經 A/D 變換再送入微處理器進行邏輯判斷和顯示：

1．當濕度傳感器 1 檢測到第一處被測量環境濕度值高于設定的第一路濕度上限值時，微處理器啟動負載 1 除濕，當?shù)谝惶幈粶y(cè)量環境濕度下降到低于設定的第一路濕度下限值時，微處理器又自動停止負載 1 工作。

2．當濕度傳感器 2 檢測到第二處被測量環境濕度值高于設定的第二路濕度上限值時，微處理器啟動負載 2 除濕，當?shù)诙幈粶y(cè)量環境濕度下降到低于設定的第二路濕度下限值時，微處理器又自動停止負載 2 工作。

二、面板及操作

a a ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現濕度的測量、顯示和控制，液晶巡檢時顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。在測控狀態，儀表按“液晶溫控-2S 型工作原理”中所述進行顯示和控制。

b) 參數設置狀態

12

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2．、3．、4．

意義為：

1．—第一路濕度設定下限值

2．—第一路濕度設定上限值

3．—第二路濕度設定下限值

4．—第二路濕度設定上限值

對以上 4 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。范圍為：第一路濕度下限值<第一路濕度上限值第二路濕度下限值<第二路濕度上限值參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S后將自動退出設置狀態而回到測控狀態。

三、接線圖

液晶溫控S -1W1S  型

一、工作原理

液晶溫控-1W1S 型控制器帶有一路溫度傳感器和一路濕度傳感器，經 A/D 變換再送入微處理器進行邏輯判斷和顯示，此邏輯控制分

WSK-TH4 -2S 型

3、4、5 濕度傳感器 2

3、5、6 濕度傳感器 1

7 6 5 4 3

電源輸入

8 9 10 1 2

負載 2 負載 1 AC220

零 火

13

為升溫型和升降溫型兩類型，用戶在訂貨時應說明邏輯控制類型，再不說明邏輯控制類型我公司按照升降溫型生產見液晶溫控-1W1S 型接線圖，升溫型負載 1 用戶需外接加熱器，負載 2 需外接加熱器;升降型負載 1 用戶需外接加熱器，負載 2 需外接通風機；溫濕度傳感器檢測到的溫濕度信號被處理后，經 A/D 變換再送入微處理器進行邏輯判斷和顯示：

升溫型單加熱邏輯：

a) 溫度傳感器和濕度傳感器分別控制兩臺加熱器，這里負載用戶均需外接加熱器。當溫度傳感器檢測到第一處被測量環境溫度低于溫度設定值的下限值時，控制器自動啟動加熱器（負載）加熱，升高被測量環境溫度，當被測量環境溫度上升到溫度設定值的上限值時，控制器自動停止加熱器（負載）加熱；當濕度傳感器檢測到被測量環境濕度高于設定值的濕度上限值時，控制器自動啟動加熱器（負載）加熱，降低被測量環境濕度，當?shù)诙幈粶y(cè)量環境濕度下降到第二路設定值的下限值時，控制器自動停止加熱器（負載）加熱。

面板及操作

b b ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現溫濕度的測量、顯示和控制，液晶巡檢時顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。在測控狀態，儀表按“液晶溫控-1W1S 型升溫型工作原理”中所述進行顯示和控制。

14

參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態，這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2． 、3． 、4．意義為：

1．一加熱器（負載 1)啟動溫度

2．一加熱器（負載 1）停止溫度

3．濕度下限值

4．濕度上限

對以上 4 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。 范圍為：溫度啟動值<溫度停止值，濕度下限值<濕度上限值，參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S 后將自動退出設置狀態而回到測控狀態。

升溫型兩熱分啟邏輯：

a) 溫度傳感器和濕度傳感器分別控制兩臺加熱器，這里負載 1和負載 2 用戶均需外接加熱器。當溫度傳感器檢測到第一處被測量環境溫度低于溫度設定值的下限值時，控制器自動啟動加熱器 1 （負載 1）加熱，升高被測量環境溫度，當被測量環境溫度上升到溫度設定值的上限值時，控制器自動停止加熱器 1（負載 1）加熱；當濕度傳感器檢測到被測量環境濕度高于設定的濕度上限值時，控制器自動啟動加熱器 2（負載 2）加熱，降低被測量環境濕度，當?shù)诙幈粶y(cè)量環境濕度下降到第二路設定的濕度下限值時，控制器自動停止加熱器 2 （負載 2）加熱。

面板及操作

b b ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現溫濕度的測量、顯示和控制，液晶巡檢時顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。在測控狀態，儀表按“液晶溫控-1W1S 型升溫型工作原理”中所述進行顯示和控制。

參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態，這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2． 、3． 、4．意義為：

1．一加熱器（負載 1)啟動溫度

2．一加熱器（負載 1）停止溫度

3．濕度下限值

4．濕度上限

對以上 4 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。 范圍為：溫度啟動值<溫度停止值，濕度下限值<濕度上限值，參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S 后將自動退出設置狀態而回到測控狀態。

16

升降型邏輯：

1．當濕度傳感器檢測到被檢測環境濕度太大（高于設定的濕度上限值），有可能結露時，微處理器自動啟動通風機（負載 2）增加通風，以破壞凝露形成的條件，從而達到保護設備的目的，當被檢測環境濕度小于設定的濕度下限值時，通風機（負載 2）停止工作。

2．當溫度傳感器檢測到被檢測環境溫度太高（高于設定的風機啟動值）時，微處理器自動啟動通風機（負載 2）降溫，當溫度降至低于設定的風機停止值時，通風機（負載 2）停止工作。

3．當溫度傳感器檢測到被檢測環境溫度太低（低于設定的加熱器啟動值）時，微處理器自動啟動加熱器（負載 1）工作；當溫度高于加熱器停止值時，加熱器（負載 1）停止工作。

二、面板及操作

a a ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現溫濕度的測量、顯示和控制，液晶巡檢時顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。在測控狀態，儀表按“液晶溫控-1W1S 型升降型工作原理”中所述進行顯示和控制。

b) 參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2．、3．、4．、

17

5．、6．意義為：

1．—加熱器（負載 1）啟動溫度

2．—加熱器（負載 1）停止溫度

3．—通風機（負載 2）停止溫度

4．—通風機（負載 2）啟動溫度

5．—濕度下限

6．—濕度上限

對以上 6 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。范圍為：濕度設定下限值<濕度設定上限值 ,加熱器啟動溫度<加熱器停止溫度<風機停止溫度<風機啟動溫度,參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S 后將自動退出設置狀態而回到測控狀態。

三、接線圖

液晶溫控S -2W2S  型

一、工作原理

液晶溫控-2W2S 型控制器帶有兩路溫度傳感器和兩路濕度傳感器，經 A/D 變換再送入微處理器進行邏輯判斷和顯示，此邏輯控制分

WSK-TH4 -1W1S 型

3、4、5 溫度傳感器

3、5、6 濕度傳感器

3 黑 4 藍 5 紅 6 黃 7

電源輸入

8 9 10 1 2

負載 2 負載 1 AC220V

零 火

18

為升溫型和升降溫型兩類型，用戶在訂貨時應說明邏輯控制類型，再不說明邏輯控制類型我公司按照升降溫型生產,見液晶溫控-2W2S 型接線圖，升溫型負載 1 用戶需外接加熱器，負載 2 需外接加熱器;升降型負載 1 用戶需外接加熱器，負載 2 需外接通風機；溫濕度傳感器檢測到的溫濕度信號被處理后，經 A/D 變換再送入微處理器進行邏輯判斷和顯示。

升溫型邏輯：

a) 第一路溫濕度傳感器和第二路溫濕度傳感器分別控制兩臺加熱器，這里負載 1 和負載 2 用戶均需外接加熱器。當溫度傳感器檢測到第一路被測量環境溫度低于負載一溫度啟動值時，控制器自動啟動加熱器 1（負載 1）加熱，升高被測量環境溫度，當?shù)谝宦繁粶y(cè)量環境溫度上升到負載一停止值時，控制器自動停止加熱器 1（負載 1）加熱；當?shù)谝宦窛穸葌鞲衅鳈z測到被測量環境濕度低于第一路濕度啟動值時，控制器自動啟動加熱器 1（負載 1）加熱，升高被測量環境溫度進行除濕，當?shù)谝惶幈粶y(cè)量環境濕度上升到第一路濕度停止值時，控制器自動停止加熱器 1（負載 1）加熱。 當溫度傳感器檢測到第二路被測量環境溫度低于負載二溫度啟動值時，控制器自動啟動加熱器 2（負載 2）加熱，升高被測量環境溫度，當?shù)诙繁粶y(cè)量環境溫度上升到負載二停止值時，控制器自動停止加熱器 2（負載 2）加熱；當?shù)诙窛穸葌鞲衅鳈z測到被測量環境濕度低于第二路濕度啟動值時，控制器自動啟動加熱器 2（負載 2）加熱，升高被測量環境溫度進行除濕，當?shù)诙幈粶y(cè)量環境濕度上升到第二路濕度停止值時，控制器自動停止

19

加熱器 2（負載 2）加熱。

面板及操作

b b ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現溫濕度的測量、顯示和控制，液晶巡檢時顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。在測控狀態，儀表按“液晶溫控-2W2S 型升溫型工作原理”中所述進行顯示和控制。

參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態，這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2． 、3． 、4． 、 5． 、6． 意義為：

1．—加熱器（負載 1）啟動溫度

2．—加熱器（負載 1）停止溫度

3．—加熱器（負載 2）啟動溫度

4．—加熱器（負載 2）停止溫度

5.—加熱器（負載 1）濕度下限

6.—加熱器（負載 1）濕度上限

7.—加熱器（負載 2）濕度下限

8.—加熱器（負載 2）濕度上限

對以上 8 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行

20

設置，并顯示于液晶的后兩位。范圍為：加熱器啟動溫度﹤加熱器停止溫度，濕度設定下值﹤溫度設定停上值。參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S 后將自動退出設置狀態而回到測控狀態。

2. 升降型邏輯：

1．當兩路濕度傳感器任意一路檢測到被檢測環境濕度太大（高于設定的濕度上限值），有可能結露時，微處理器自動啟動通風機（負載

2）增加通風，以破壞凝露形成的條件，從而達到保護設備的目的，兩路濕度均小于設定的濕度下限值時，通風機（負載 2）停止工作。

2．當兩路溫度傳感器中任意一路溫度傳感器檢測到被檢測環境溫度太高（高于設定的風機啟動值）時，微處理器自動啟動通風機（負載 2）降溫，當兩路溫度均降至低于設定的風機停止值時，通風機（負載 2）停止工作。

3．當兩路溫度傳感器中任意一路溫度傳感器檢測到被檢測環境溫度太低（低于設定的加熱器啟動值），且兩路溫度中最高溫度值低于設定的加熱器（負載 1）停止溫度-5℃時，微處理器自動啟動加熱器（負載 1）工作；當兩路溫度傳感器中任意一路溫度傳感器檢測到被檢測環境溫度高于設定的加熱器停止值時，加熱器（負載 1）停止工作。

二、面板及操作

a a ）測控狀態：

本儀表開機后直接進入測控狀態，也可通過按“顯示”鍵從參數設置狀態轉入測控狀態。在此狀態，可自動實現溫濕度的測量、顯示和控制，液晶巡檢時顯示內容與左面點亮的發光管指示內容相對應。若同時按下“▲”和“▼”鍵，則進入?yún)?shù)設置狀態。在測控狀態，儀表按“液晶溫控-2W2S 型工作原理”中所述進行顯示和控制。

b b ）參數設置狀態

同時按下“▲”和“▼”鍵片刻，當最左邊一位液晶顯示“P”時，由測控狀態進入?yún)?shù)設置狀態。這時，逐次按“設置”鍵，液晶左一位循環顯示： 1． 、2．、3．、4．、5．、6．意義為：

1．—加熱器（負載 1）啟動

2．—加熱器（負載 1）停止溫度

3．—通風機（負載 2）停止溫度

4．—通風機（負載 2）啟動溫度

5．—濕度下限值

6．—濕度上限值

對以上 6 種門限值，用戶可通過面板上“▲”鍵或“▼”鍵進行設置，并顯示于液晶的后兩位。范圍為：濕度設定下限值<濕度設定上限值，加熱器啟動溫度<加熱器停止溫度<風機停止溫度<風機啟動溫度參數設置完畢，可按“顯示”鍵退出到測控狀態，若 20S 內無任何鍵按下，儀表在等待 20S 后將自動退出設置狀態而回到測控狀態。

三、接線圖

WSK-TH4-2W2S 型

3、4、5、6 溫濕傳感器 1

3、5、7、8 溫濕傳感器 2

7 6 5 4 3

電源輸入

8 9 10 1 2

負載 2

火

AC220

零

負載 1

22

安裝示意圖：

包裝清單：

智能型溫濕度控制器 1 1  臺

溫濕度傳感器復合式 1 1  套

溫濕度傳感器線 1 1  根

面板試安裝支架 1 1  個

產品使用說明書 1 1
