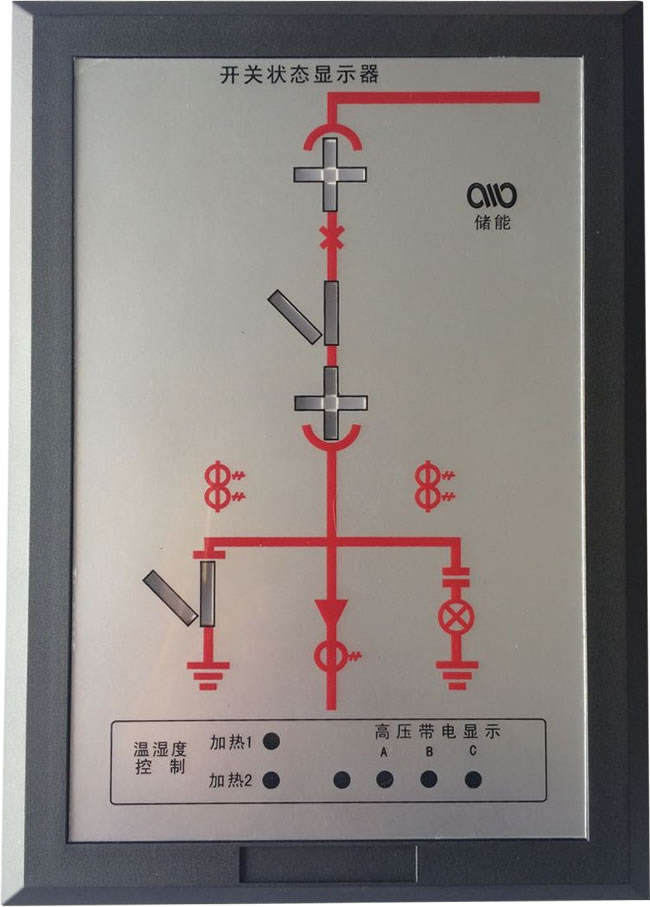

YX-604開關狀態指示儀

功能描述

YX-604開關狀態指示儀是一種多功能、智能化模擬動態指示器。用于3-35kv戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜?？扇〈F(xiàn)有的一次回路模擬、帶電顯示器、自動加熱除濕控制器，具備了斷路器分合閘狀態指示、儲能指示、接地開關指示、手車位置指示、及RS485通信接口等多項功能。本產品采用性能優良的單片機控制，采用工業級電子元件，采用獨特的軟硬件抗干擾技術。與傳統開關狀態指示儀相比，可靠性更高，搞干擾能力更強。產品量身訂做：根據用戶不同要求，進行不同的功能組合設計。

本產品外觀精致、美觀，極大地簡化、美化了開關柜的面板。

主要功能

一次模擬圖動態指示

自動調節柜內溫度及凝露

高壓帶電指示、閉鎖輸出

兩路負載接口

加熱器斷線檢測

RS485通信接口

技術特性

供電電源：AC/DC 80-270V

工作環境：-10℃~50℃，≤95%RH

存貯環境：-40℃~80℃，≤95%RH

抗電強度：外殼與端子間≥AC2000V/1min

絕緣性能：外殼與端子間≥100MΩ

抗電磁干擾性能：符合GB/T17626

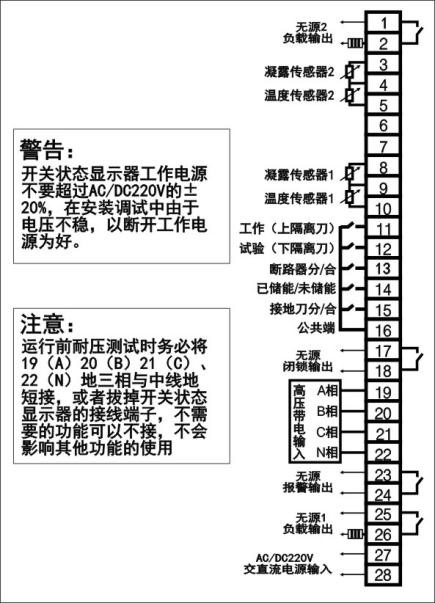

安裝方式

外形尺寸：200×130×60mm3

開孔尺寸：180×120mm2

開關柜智能操控裝置產品選型一覽表

參數		型號			YX-604	YX-801	YX-802	YX-803	YX-804
產品照片
開孔尺寸（高×寬）				180×120		165×220	165×220	165×220	165×220
顯示	一次模擬圖動態指示		√			√	√	√	√
	高壓帶電指示		√			√	√	√	√
	溫濕度顯示						√	√	√
	負載斷線指示		√			√	√	√	√
開關	照明開關/照明輸出					√	√	√	√
	儲能開關					√	√	√	√
	分合閘萬轉					√	√	√	√
	遠方就地萬轉					√	√	√	√
控制	溫濕度控制		√			√	√	√	√
	負載手動控制		√			√	√	√
繼電器輸出	加熱器輸出接口		√			√	√	√	√
	風機輸出接口		選配			√	√	√	√
	閉鎖輸出接口		√			√	√	√	√
	超溫報警輸出接口					√	√	√	√
測量	柜內溫濕度					√	√	√	√
	觸頭及母線溫度							選配	√
擴展功能	RS485通訊接口					√	√	√	√
	防誤語音					√	√	√	√
	百年日歷							√
	事件記錄、斷路器統計							√
	人體感應探頭							選配	選配
	驗電核相孔							√	√
顯示方式							LED	LCD	LCD
