11月5日晚間消息，據珠海一星科技透露：電纜護層接地環流在線監測系統（護層環流監測）是由護層環流監測傳感器、護層環流監測主機（裝置）、護層環流監測后臺系統（工控機+應用/分析軟件）組成。

高壓電纜護層接地環流在線監測（護層環流在線監測裝置）、及電纜接頭無線測溫綜合應用，可預警、防范高壓電纜輸電事故，確保電網送配電安全。

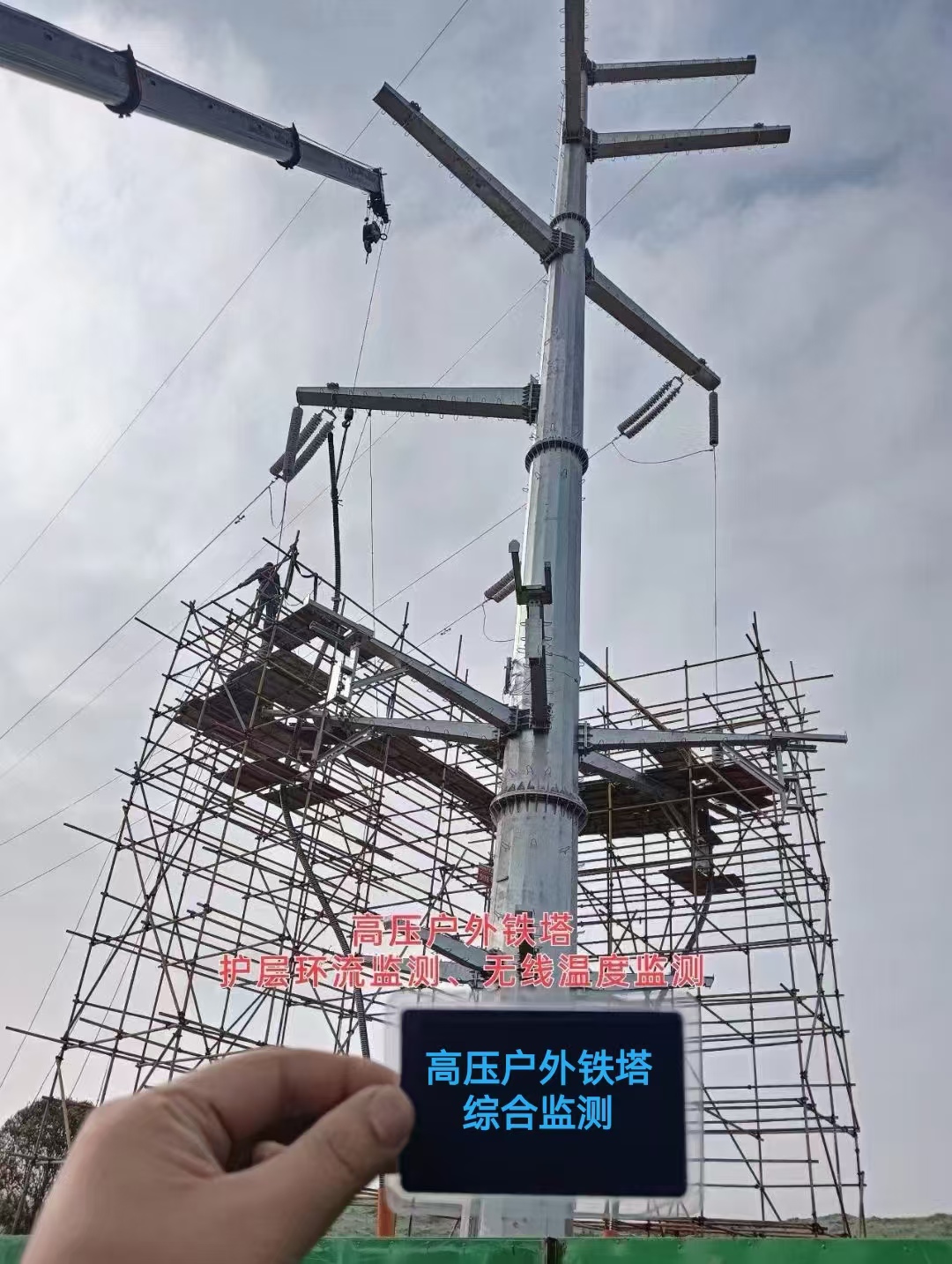

圖一：高壓電纜護層接地環流在線監測

珠海一星科技有限公司，主要研發生產國家電網、南方電網中護層環流在線監測、無線測溫、局放監測裝置/局放傳感器/局放監測系統、斷路器機械特性在線監測儀、開關柜柜內除濕機、開關柜智能操控、

嗅覺傳感、壓板狀態監測、避雷器在線監測、鐵芯夾件在線監測、無線振動監測、鐵路接觸網溫度監測、水浸水位傳感器等電力二次設備（器件）。

通過對電纜護層環流這些監測可以判斷電纜絕緣性能：當高壓電纜絕緣破損，將使金屬護層多點接地，導致接地環流增大。而過大的接地電流會加速電纜絕緣老化，甚至出現絕緣擊穿事故，導致電纜的額定

電流負載能力降低，進一步影響其使用壽命。高壓電纜護層環流在線監測裝置通過連續監測電纜金屬護層接地環流數據，來分析比較電纜護層是否存在多點接地情況，能夠有效預防電力電纜事故的發生，

確保電纜安全、可靠運行。

35千伏以上的高壓電纜通常為單芯結構，在傳輸電能時，電纜金屬護層上會出現感應電壓。當金屬護層和大地之間形成一個回路時，金屬護層上就會產生接地電流，即電纜護層環流。正常情況下金屬護套上

環流極小，主要是容性電流，一般不會影響電纜的正常運行。

護層環流在線監測裝置（護層環流檢測）,利用非接觸或感應裝置取電,實現金屬護層電流數據的在線、實時監測。護層環流監測系統通過數據分析和預警,預防電力電纜事故的發生,延長高壓電力電纜的使用壽命,

確保電力電纜安全穩定運行。

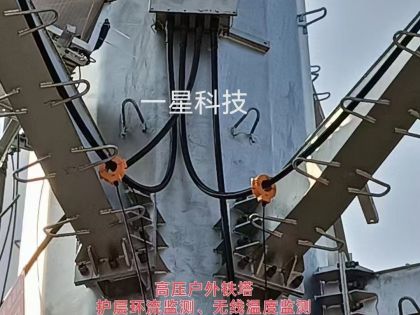

圖二：高壓電纜護層環流在線監測裝置

當電纜護層因老化、損傷或安裝不當導致絕緣不良時，問題便接踵而至。在電纜運行過程中，受交變磁場的影響，鋁波紋護層上會產生感應電壓。若此時護層存在接地或絕緣薄弱點，感應電壓將引發“環流”，這種類型的環流不僅會導致電纜過熱，甚至降低電纜三分之一的輸送容量，更嚴重者，還可能直接燒穿金屬護層。為了及時發現這些潛在

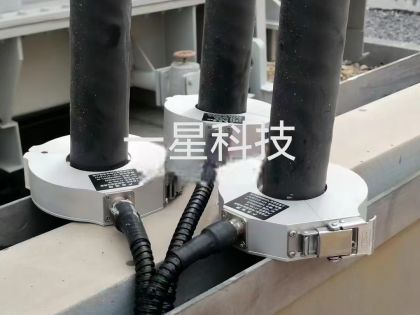

的故障隱患，高壓電纜護層環流在線監測裝置會利用精確的CT電流互感器及精確接地環流采集裝置來實時監測高壓電纜每個金屬護層接地點處的電流參數。這些設備通常安裝在電纜接頭處，能夠連續監測電纜金屬護層的接地電流和溫度變化。通過分析這些數據，可以判斷是否存在多點接地或其他故障情況。

護層環流在線監測的原理 護層環流監測主要基于電磁感應和電流測量技術。當電纜正常運行時，由于電纜金屬護層與大地之間存在一定的電容和電感耦合，會產生護層環流。通過在電纜的接地線上安裝電流互感器等傳感器，可以實時監測護層環流的大小和變化情況。

電流互感器將護層環流轉換為小電流信號，然后通過信號調理電路進行放大、濾波等處理，使其適合后續的數據采集和處理。數據采集系統將處理后的信號轉換為數字信號，并傳輸?shù)奖O(jiān)測主機進行分析和處理。

護層環流監測主機根據預設的算法和判斷標準，對護層環流的大小、變化趨勢等進行分析。如果護層環流超過設定的閾值，或者出現異常變化，監測系統會發出警報，提醒工作人員及時進行檢查和處理。

護層環流在線監測系統還可以結合溫度、濕度等其它環境參數的監測，綜合判斷電纜的運行狀態，為電纜的安全運行提供更全面的保障。總之，護層環流在線監測通過對電纜護層環流的實時監測和分析，實現對電纜運行狀態的有效監控。

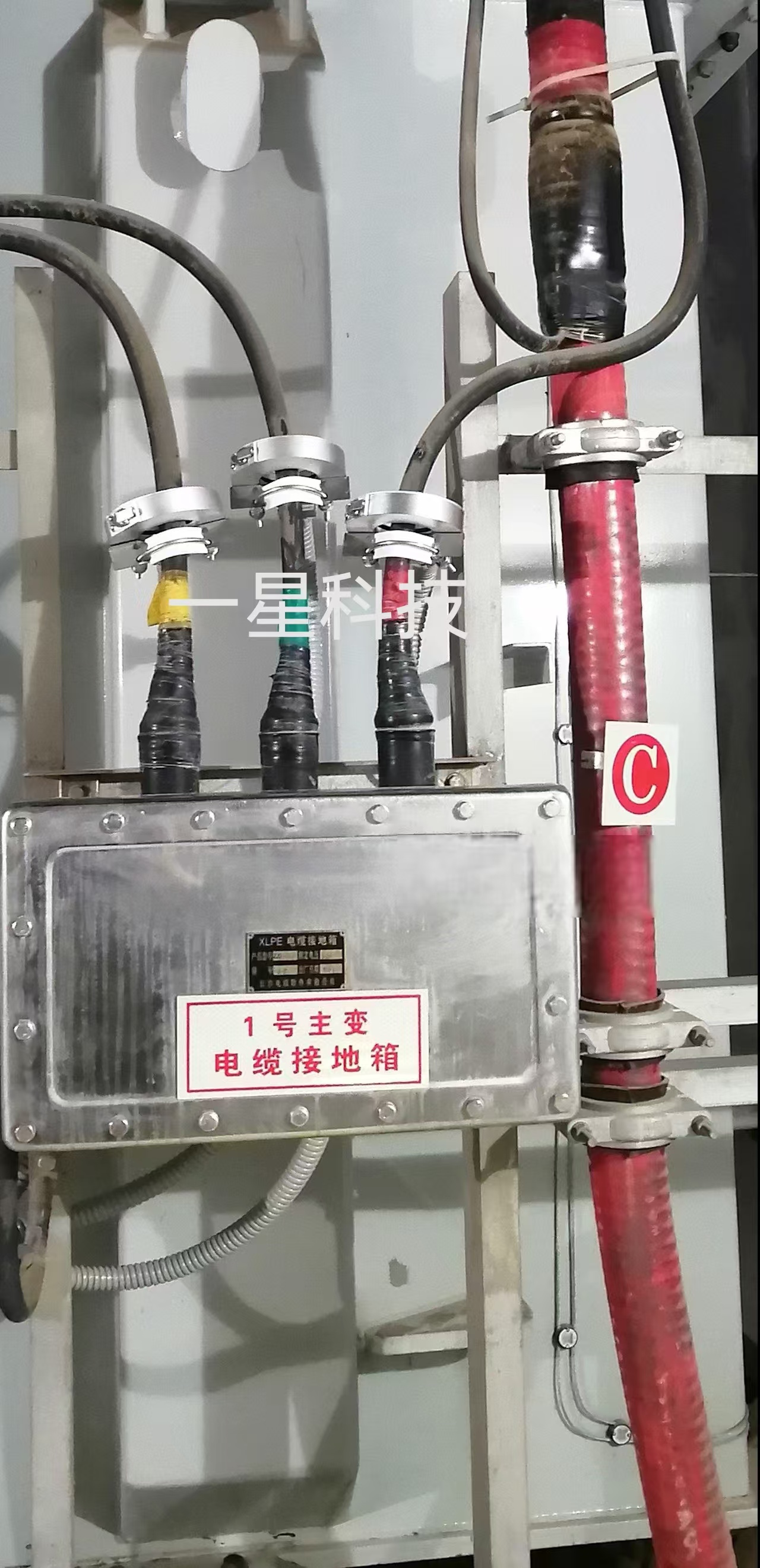

圖三：護層環流在線監測

以上是護層環流監測 護層環流在線監測系統 高壓電纜護層接地環流在線監測 珠海一星按需定制等信息內容，詳情請與珠海一星科技產品部接洽。
