        products產品中心

        當前位置:首頁>>產品中心>>智能電力儀表

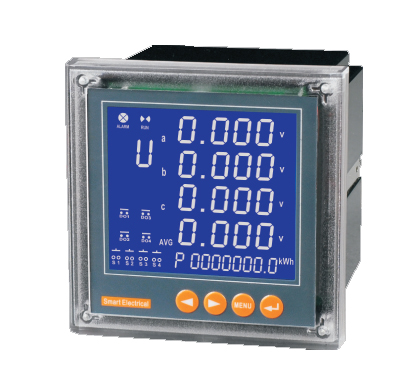

        多功能諧波表

        概述
        Z系列網絡多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數,包括電流、電壓、頻率、功率因素、有功功率、無功功率、有功電能、無功電能等,帶開關量輸入輸出、電能脈沖輸出和RS485通訊接口,可實現數據的遠程傳輸。并可選配模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能;產品目前廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。

        技術指標

        精度等級

        電流、電壓為0.5級,有功電能為1級,無功電能為2級

        顯示

        LED或藍屏LCD顯示

        輸入測量

        網絡

        三相三線3P3L、三相四線3P4L

        電壓

        額定值

        AC400V/AC100V(可通過PT擴展量程,訂貨時說明)

        過負荷

        持續:1.2倍瞬時:電壓2倍(10秒)

        功耗

        <1VA(每相)

        阻抗

        >300KΩ

        電流

        額定值

        AC1A/AC5A(可通過CT擴展量程,訂貨時說明)

        過負荷

        持續:1.2倍瞬時:電流10倍(5秒)

        功耗

        <0.4VA(每相)

        阻抗

        <20MΩ

        頻率

        50/60Hz±10%

        電能

        有功、無功電能計量

        電源

        工作范圍

        AC/DC 80-265V

        功耗

        ≤5VA

        輸出模塊

        脈沖輸出

        2路電能脈沖輸出,光耦繼電器,常數:3200imp/Kwh(Kvarh)

        開關量輸入

        4路開關量輸入

        開關量輸出

        4路開關量輸出

        通訊接口

        RS485接口 MODBUS-RTU協議,波特率4800、9600可選

        工作條件

        溫度

        工作:-10—+55℃,存儲:-25—+70℃

        濕度

        相對濕度≤93%RH

        海拔

        海拔高度≤2500m

        隔離耐壓

        輸入和電源>2kv,輸入和輸出>1kv,電源盒輸出>2kv

        絕緣

        ≥100MΩ




        Z系列接線示例圖




        諧波復費率表選型表


        型號

        功能特性

        YX800Z-2HYYX800Z-9HYYX800Z-2FYYX800Z-9FY

        顯示方式

        液晶LCD顯示

        總諧波

        總諧波含量總諧波含量××

        分次諧波

        2-31次2-31次××

        多費率計量(峰、平、谷、總)

        ××三種費率八個時段

        測量參數

        三相電流(la,lb,lc,平均值,最大值,最小值)

        三相電壓(相電壓,線電壓,平均值,最大值,最小值)

        頻率

        功率因數(a,b,c相功率因數和三相總功率因數)

        有功功率(總有功功率及功率需量)

        無功功率(總無功功率及功率需量)

        視在功率(總視在功率及功率需量)

        有功電能

        無功電能

        通訊方式

        RS485接口/MODBUS-RTU協議

        電能脈沖輸出

        兩路

        開關量輸入DI
        開關量輸出DO(K)

        4DI/4DO4DI/4DO4DI/4DO4DI/4DO

        模擬量輸出(M)

        4路選配4路選配4路選配4路選配

        (1-64次)SOE事件記錄(T)

        選配選配選配選配

        輔助電源

        AC/DC 80-265V

        面板尺寸

        120×120mm96×96mm120×120mm96×96mm

        開孔尺寸

        111×111mm91×91mm111×111mm91×91mm
