1.適用范圍
該產品主要用于電力設備（如戶外端子箱、高低壓控制柜、手車式開關柜、環網開關柜、地下變電站、箱式變電站、斷路器機構箱、儀表箱等）以及其它需自動除潮濕、防結露、防凍的場合。能夠有效防止因潮濕、結露及溫度過高（低）而引發的各類事故，保障自動化作業的高效、安全運行。
2.工作原理
在待機狀態下，傳感器對周圍環境的溫濕度變化進行檢測，當濕度過大將要產生凝露時，產品將自動接通負載電源，通過外接負載（加熱器），強制對介質進行改造以達到標準工作條件；當溫度度高于（或低于）指定溫度時，負載工作；在溫濕度都達到標準要求后，系統重新處于監控狀態，如此反復實現自動控制。
3.主要技術指標
 工作電源及功耗：AC220V×(80～110%)/50Hz,1W
 使用環境：溫度-25～+65℃，相對濕度≤95%RH
 結露啟控：當環境濕度≥80%RH±5%(25℃時)
 溫度啟控：升溫型，啟控點為撥盤調節，-40℃～+55℃可調。
 響應速度：典型值≤5S
 輸    出：1倍工作電壓，額定功率阻性負載 AC220V  3A
 絕緣電阻：≥500MΩ
 三防功能(TH)：防含有酸、堿、鹽的氣體
 使用壽命：驅動負載不小于20000小時
 體　　積：48×48×100mm

4.安裝和使用
⑴安裝方式
面板式安裝和導軌式安裝兩種方式
面板式安裝開孔尺寸45*45，導軌式安裝為35導軌。

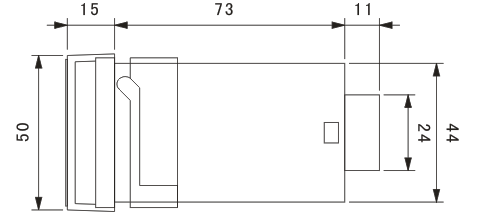

⑵外形尺寸

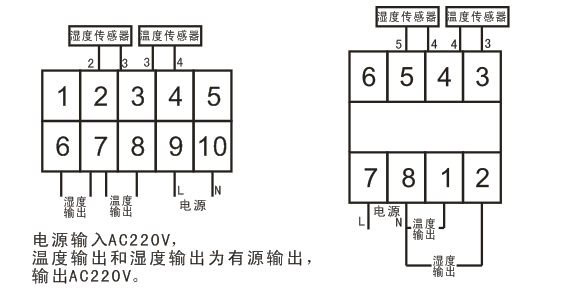

⑶電氣連接示意圖
面板式                               導軌式

⑷使用注意事項
①每臺產品包括套件:主設備 1 件,溫度傳感器 1 只,濕度傳感器 1只，屏蔽線 2 套,使用說明書 1 份。
②在仔細閱讀《使用說明書》的前提下接線,檢查無誤后方可通電。
③試驗溫度監控單元,溫度回差為5℃，例如：當室溫為25℃時，調節轉盤指針到25℃，溫度指示燈亮，溫度輸出啟動工作，室溫上升至30℃時，溫度指示燈滅，負載停止工作，表明溫度監控單元工作正常。　　　　　　　　
④試驗濕度監控單元,在自動狀態下,可用濕度發生器或用口哈氣,接近溫濕度傳感器5秒左右,濕度指示燈亮、負載開始工作;遠離水汽5分鐘左右,濕度指示燈滅、負載停止工作,表明濕度監控單元工作正常。
5.配套負載
我們推薦使用:AC220V  50HZ
①電加熱器:功率 50W、100W、150W、200W、300W、500W;
②風扇:功率、體積根據需要自定
6.主要技術指標
用戶根據需求,須在訂貨單中注明以下事項;
①產品型號、數量,溫濕度傳感器引線長度(標準配置3.5米，5米);
②產品安裝方式、驅動負載功率;
③收貨單位、收貨人、地址、電話等;
④貨運方式:快遞、物流或者其他方式;
⑤要開具增值稅票請?zhí)峁┵Y料。
