一．概述：

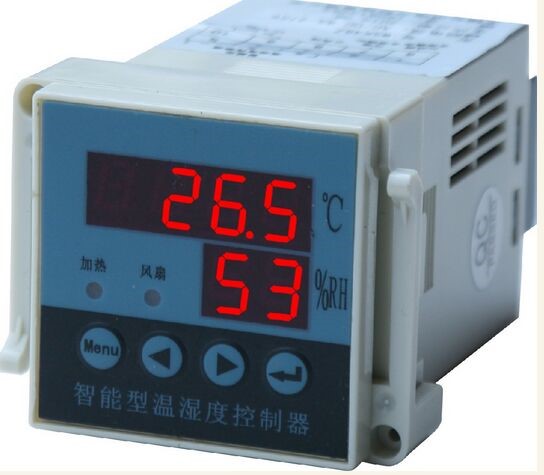

產品采用數字溫濕度傳感器，以數碼管方式顯示溫、濕度值，帶有風扇、加熱器接點，并有傳感器故障指示、RS485通訊等功能。適合無人值守變電所要求。用戶可通過按鍵編程任意設定溫度、濕度的上下限，循環顯示方式，通訊參數等。該系列產品抗干擾能力強，可靠性高，符合GB/T 15309-1994、GB/T 13978-92。
二．技術指標：
2.1技術參數說明
| 技術參數 | 指標 | |
| 測量范圍 | 溫度 | -40.0℃～80.0℃ |
| 濕度 | 1%～99% | |
| 精度 | 溫度 | ±0.5℃ |
| 濕度 | ±3.5% | |
| 控制參數設定范圍 | 加熱升溫 | 0.0℃～40.0℃ |
| 鼓風降溫 | 0.0℃～80.0℃ | |
| 溫度控制 | 1%～99% | |
| 輸出觸點容量 | AC 250V/5A | |
| 通訊接口 | RS485，MODBUS-RTU協議 | |
| 輔助電源 | 電壓 | AC/DC 80～270V |
| 功耗 | ≤5W | |
| 絕緣電阻 | ≥100MΩ | |
| 工頻耐壓 | 電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS) | |
| 工作環境 | 溫度 | -10℃～55℃ |
| 濕度 | ≤95%RH，不結露，無腐蝕性氣體 | |
| 海拔 | ≤2500米 | |

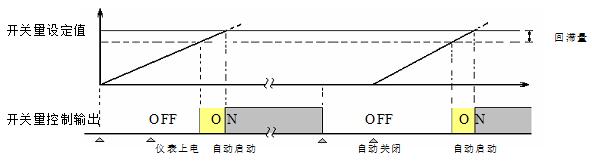

2.2開關定值、回滯量到控制輸出：
溫濕度控制過程中，執行部件（加熱器或風扇）啟動工作時的溫度或濕度值與停止工作時的溫度或濕度值之差稱為回滯量。
2.3手動功能：
在正常測量顯示狀態長按左鍵裝置進入手動加熱狀態,排風功能關閉，相應指示燈指示，啟動后約半小時或在手動狀態下再次輕觸左鍵手動加熱功能關閉，裝置進入自動測控狀態。
在正常測量顯示狀態長按右鍵裝置進入手動排風狀態，加熱功能關閉，相應指示燈指示，啟動后約半小時或在手動狀態下再次輕觸右鍵手動排風功能關閉，裝置進入自動測控狀態。
三.接線和開孔:
3.1接線說明
嵌入式安裝

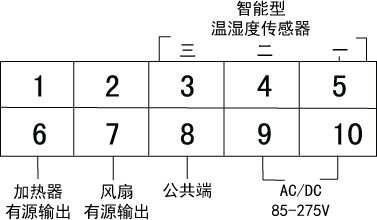

1路溫濕度控制接線說明

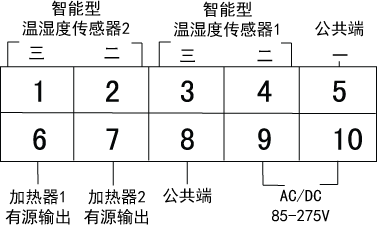

2路溫濕度控制接線說明
導軌式安裝

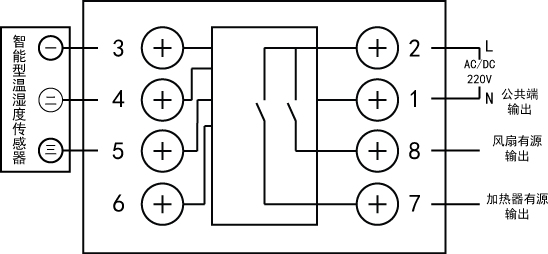

1路溫濕度控制接線說明

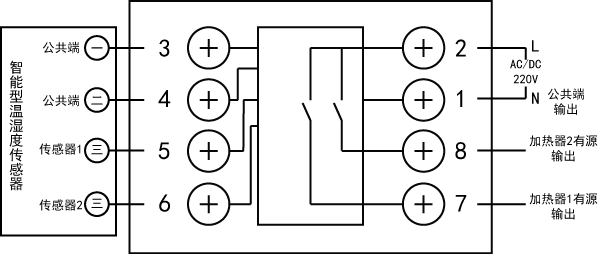

2路溫濕度控制接線說明
3.2開孔和安裝（嵌入式）
四.編程和設置：
在正常工作狀態下，按住左方向鍵大于5秒，所有工作正常的通道無條件加熱；按住右方向鍵大于5秒，所有工作正常的通道無條件鼓風。
4.1系統設置模式
4.1.1 進入/退出系統設置模式
進入系統：在正常情況下，儀表處于正常工作狀態，此時按下Menu鍵持續3秒，進入系統設置模式，按回車鍵輸入密碼，出廠默認為0001，密碼正確（顯示YES），自動進入主菜單。進入主菜單后區域1顯示 "CH1"，按回車鍵進入通道1工作參數設置，按左右鍵則切換到其他同一級菜單，這一級菜單有"CH2"，"CH3"，"COMM"，"DISP"，"REST"，分別為設置通道2，通道3的工作參數，設置通訊，設置顯示模式，恢復出廠設置(參看用戶編程流程圖)。單擊回車進入主菜單，此時可以左右鍵選擇其他主菜單選項進行設置。通訊"COMM"可設置本機地址（1~247）及通訊波特率（1200、2400、4800、9600、19200）。顯示模式"dISP"設置三個通道循環測量顯示的間隔時間，有關閉循環或間隔2s、4s、6s、8s。
退出系統：在主菜單任意位置，單擊Menu選擇是否保存并退出系統設置，返回正常工作模式。在主菜單設置模式下按“Menu”多會回到上一級菜單目錄下，直至退出系統設置模式回到正常工作狀態。在菜單設置模式下不操作按鈕，約3分鐘后自動返回正常工作狀態。
4.1.2 對通道參數的設置
CH1、CH2、CH3的參數設置過程完全相同。以下以CH2為例作詳細說明。進入系統設置后，菜單及數據顯示在區域1中，區域2在進入通道設置后顯示通道序號。進入CH2前顯示：
| 顯示實例 | 解 釋 | |
| 1 | CH2 | 單擊回車進入通道2參數設置 |
| 2 | 空 白 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | ON | 允許通道2，左右鍵選擇“ON”/“OFF”，回車確認 |
| 2 | 2 | 當前設置的是第二通道 |
選擇“ON”，單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | H.dry | 單擊回車進入，設置加熱去濕啟動的濕度值 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | 85 | 單擊回車左右鍵修改，按住不放快速增減，回車確認 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | HEAt | 單擊回車進入，設置加熱升溫啟動溫度值 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | 5.0 | 單擊左右鍵修改，按住不放快速增減，回車確認 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | ALM.H | 單擊回車進入，設置是否打開加熱故障報警 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | ON | 左右鍵選擇“ON”/“OFF”，回車鍵確認 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | Fan.C | 回車進入，設置鼓風降溫啟動溫度值 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | 40.0 | 單擊左右鍵修改，按住不放快速增減，回車確認 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | HYS.X | 單擊回車進入，設置該通道回滯量 |
| 2 | 2 | 當前設置的是第二通道 |
單擊回車顯示如下
| 顯示實例 | 解 釋 | |
| 1 | 10 | 單擊左右鍵修改，回車確認 |
| 2 | 2 | 當前設置的是第二通道 |

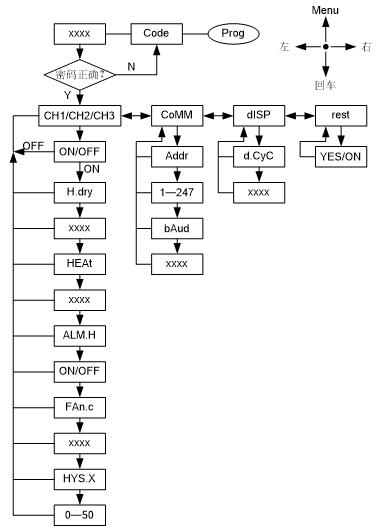

4.1.3 用戶編程流程圖
圖1 參數設置
| 字符 | 文字說明 | 字符 | 文字說明 |
| Prog | 進入編程設置 | CoMM | 通訊設置 |
| CodE | 密碼 | Addr | 裝置地址 |
| XXXX | 數字或其他內容 | bAud | 通訊波特率 |
| CH1/CH2/CH3 | 測控通道1/2/3 | dISP | 顯示模式設置 |
| H.dry | 加熱除濕 | d.Cyc | 循環模式選擇 |
| HEAt | 加熱升溫 | REST | 恢復出廠設置 |
| ALM.H | 負載斷線報警 | SAVE | 數據保存 |
| Fan.C | 排風降溫 | ruPt | 傳感器故障 |
| HYS.X | 回滯量 |
五.裝置出廠設置參數：
a) 1、2、3路溫度：（升溫溫度）5℃、（降溫溫度）40℃ 回滯量：10℃
b) 1、2、3路濕度：85% RH 回滯量：10%RH
c) 通訊設置參數：地 址： 1 波特率： 4800
d) 循環顯示：OFF(固定顯示)
e) 通道1打開，通道2、3關閉；負載斷線報警關閉
