功能配置

裝置軟壓板整定

注：軟壓板只有兩個取值：投入、退出。裝置出廠時，軟壓板均整定為退出。

裝置整定
    裝置整定包括軟壓板、裝置定值和裝置參數等三方面。
    整定應遵循有關規程，本裝置有特殊要求者見有關注釋。裝置參數中無特殊需要者，可取表中列出的缺省值。不用的保護功能，應將其控制定值設為0—退出。

裝置參數整定

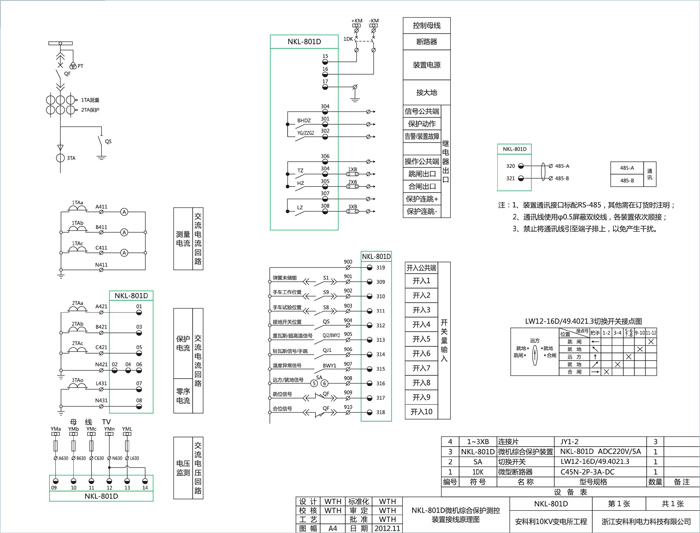

裝置接線示意圖

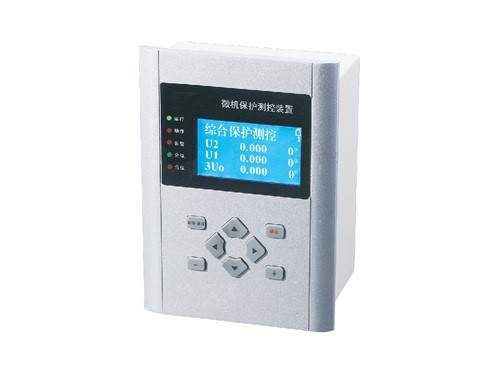

裝置簡介
    新一代數字式保護測控裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
    通用型微機綜合保護裝置按功能分可以兼容以下保護功能：線路保護、出線保護，饋線保護，變壓器測控保護、所用變保護，變壓器后備保護、母聯保護、電容器保護。

裝置特點
1. 采用全密封式結構，具有良好的抗震、防塵性能。
2. 小型化設計，體積小，重量輕，外形美觀，安裝方便。
3. 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強。
4. 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便。
5. 裝置供電及操作電源為交直流兩用。AC/DC 110V 220V通用。
6. 具有RS485總線串行通信口，并集成了MODBUS標準通信規約。
7. 具有事件順序記錄功能，可記錄150事件，數據掉電不丟失。
8. 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持。
9. 外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能。
10. 內部集成零序電流(電壓)合成運算可外加零序CT(PT)也可不外加零序CT(PT)，實現零序過流過壓保護。
11. 采用精密合成算法，可通過按鍵實現V-V接法與Y接法通用。
12. 具有完整的斷路器操作回路。
13. 超低功耗。

引用標準
GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87《繼電器及繼電保護裝置基本試驗方法》
GB2887-89《計算機站場地技術條件》
GB14258-93《繼電保護和安全自動化裝置技術規程》
GB50062-92《電力裝置的繼電保護和自動化裝置設計規范》
DL/T527-2002《靜態繼電保護裝置逆變電源技術》
IE870-5-103《繼電保護信息接口標準》
GB/T15145-94《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口(電器特征)》
GB/T17626.2《靜電放電抗擾度試驗》
GB/T17626.3《射頻電磁場輻射抗擾度試驗》
GB/T17626.4《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5《浪涌沖擊抗擾度試驗》
GB/T17626.6《射頻場感應的傳到騷擾抗擾度試驗》
GB/T17626.8《工頻磁場抗擾度試驗》
GB/T17626-1998《電磁兼容試驗和測量技術》
GB/T14537-1993《量度繼電器和保護裝置的沖擊與碰撞試驗》

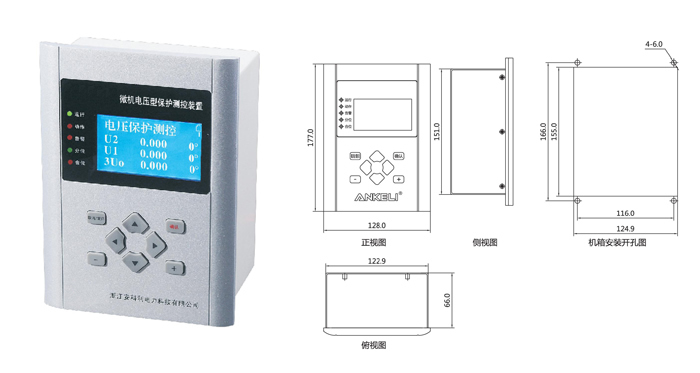

裝置結構
1. 結構
    采用標準機箱，整面板、背插式結構，嵌入式、后接線安裝方式，強弱電隔離，大大加強了其產品的電氣性能。
2. 插件
    本裝置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件為裝置的核心，為高度集成的CPU，其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括電源和模擬量采集：TRIP插件包括出口、開入和操作回路。

CPU
1. CPU系統
    CPU系統由微處理器CPU、PAM、ROM、Flash Memory等構成。包括高性能的64位微處理器CPU，大容量的ROM、RAM及Flash Memory，使得該CPU模件具有極強的數據處理及記錄能力，可以實現各種復雜的故障處理方案和記錄大量的故障數據，可記錄的事件數不少于500次。保護定值等運行配置信息也存入該存儲器中，這些信息在裝置掉電后均不會丟失。
2. 開關量輸入及輸出部分
    開入量分為內部開入和外部開入，內部開入采用DC5V開入，電源由裝置電源本身提供，外部開入采用一級光耦，實現DC220V直接輸入電平。
    開出是用于驅動出口的繼電器，共有2個，一個為跳閘繼電器，一個為合閘繼電器。
3. 通信部分
    本插件內含通信速度極高、具備通用性接口的RS485總線網絡芯片，RS485網為本裝置接入系統的主要通信接口。
4. 時鐘回路
    插件內設置了硬件時鐘回路，采用的時鐘芯片精度高，并配有電池以掉電保持。
    另外，CPU插件才用了多層印制板及表面封裝工藝，外觀小巧，結構緊湊，大大提高了裝置的可靠性及抗電磁干擾能力。

開入、開出及操作回路
1. 外部開入回路：設置有8路外部開入回路，均采用DC220V直接開入方式，裝置軟件采取了防抖措施，避免了誤發信。
2. 邏輯繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器。

交直流回路
1. 直流逆變電源：
    DC220V電壓輸入經抗干擾濾波回路后，利用逆變原理輸出裝置需要直流電壓，且采用浮地方式，同外殼不相連。
2. 模擬量采集：
    外部電流經隔離互感器隔離變換后，由低通濾波器輸入至模數變換器，CPU經采樣數字處理后，構成各種數字式保護繼電器，并實時計算各種測量值。UA、UB、UC、U0、IA、IB、IC、I0端子為保護模擬量輸入，Ia、Ib、Ic為測量模擬量輸入。

人機對話插件(MMI)
    人機對話(MMI)插件主要功能是顯示保護CPU輸出的信息，本插件上的顯示窗口采用四行，每行八個漢字的液晶顯示器，人機界面清晰易懂，配置通用的鍵盤操作方式，使得人機對話操作方便、簡單。本插件上還配置了燈光指示信息，使本裝置的運行信息更為直觀。

技術參數
1. 額定工作電壓：AC/DC 80~270V；
2. 操作回路電源：AC220V DC220V AC110V DC110V 交直流通用；
3. 額定技術數據：
    a. 交流電流：5A或1A(訂貨注明)
    b. 交流電壓：400V或100V(訂貨注明)
    c. 頻率：50HZ
4. 功率消耗：
    工作電源：正常工作時，不大于5W；
        保護動作時，不大于10W；
    交流電流回路：<1VA/相(IN=5A)；
        <0.5VA/相(IN=1A)；
    交流電壓回路：<0.5VA/相；
5. 精確工作范圍
    電流：0.04In~20In
    電壓：0.4V~1.2Un
    頻率：0.9Fn~1.1Fn
    時間：0~100s
6. 保護部分精度
    定值精度：≤±5%；
    時間精度：<±1%整定時間+35ms；
    整租動作時間：≤35 ms；
    頻率精度：≤0.01HZ：
7. 測控部分精度
    交流量精度：≤±0.2%；
    有功無功：≤±0.5%；
8. 開關量輸入
    輸入類型：無源
    光電隔離輸入數量：10
    工作電壓：內置DC24V
9. 開出接點容量
    a. 出口繼電器
        觸點額定載流容量：250Vac/220Vdc，5A    輸出類型：無源(空接點)
    b. 信號繼電器：
        觸點額定載流容量：250Vac/220Vdc，5A    輸出類型：無源(空接點)
10．通信接口
    數目：1
    電氣特性：RS485
    傳輸方式：異步
    通信協議：MODBUS
    地址：1~99
    波特率：≤1Mbps
    通信介質：雙絞線或光纖

環境參數
1. 電氣環境
    a. 絕緣電阻
        在正常試驗大氣條件下，裝置的帶點電路部分和非帶點金屬及外殼之間，以及電氣無聯系的各電路之間，用開路電壓500V的兆歐表測量絕緣電阻值；正常試驗大氣條件下，各回路絕緣電阻應不小于100MΩ。
    b. 介質強度
        在正常試驗大氣條件下，裝置能承受頻率為50Hz，試驗電壓2000V歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
    c. 沖擊電壓
        在正常試驗大氣條件下，裝置的直流輸入回路、交流輸入回路、信號輸出觸點諸回路對地以及回路之間，能承受(1.2/50)μs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV，無絕緣損壞。
    d. 脈沖群干擾
        裝置能承受GB/T14598.13-1998(idt IEC60255-22-1:1998)規定的1MHz和100kHz脈沖群干擾試驗。試驗嚴酷等級為Ⅲ級，試驗電壓共模2.5kV，差模1kV。
    e. 輻射電磁場干擾
        裝置能承受GB/T15698.9-1995(idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗，即試驗場強為10V/m。
    f. 靜電放電干擾
        裝置能承受GB/T14598.14-1998(idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級，即接觸放電試驗電壓為8kV、允許偏差±5%，空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電干擾試驗。
    g. 快速瞬變干擾
        裝置能按GB/T14598.10-1996(idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變干擾試驗，即試驗電壓為4kV，允許偏差±10%。
2. 自然環境
    工作溫度：-25℃~+70℃
    儲存溫度：-40℃~+85℃
    濕度：5~95%RH
3. 機械環境
    工作條件：能承受嚴酷等級為I級的振動響應、沖擊響應；
    運輸條件：能承受嚴酷等級為I級的振動耐久、沖擊耐久、碰撞。
