局放監測傳感器

12月15日晚間消息，據一星科技市場透露:局放監測傳感器/局放傳感器,是感知開關柜/環網柜、高壓電容器/電抗器、斷路器、母排、高壓電纜等

電力設備的局部放電現象監測類設備，局放傳感器基本監測手段有AE超聲波、TEV暫態地電壓、UHF超高頻/特高頻三種，依據現場工況需求選擇

具體的局部放電監測手段，或選用二合一局放傳感器/三合一無線局放傳感器。

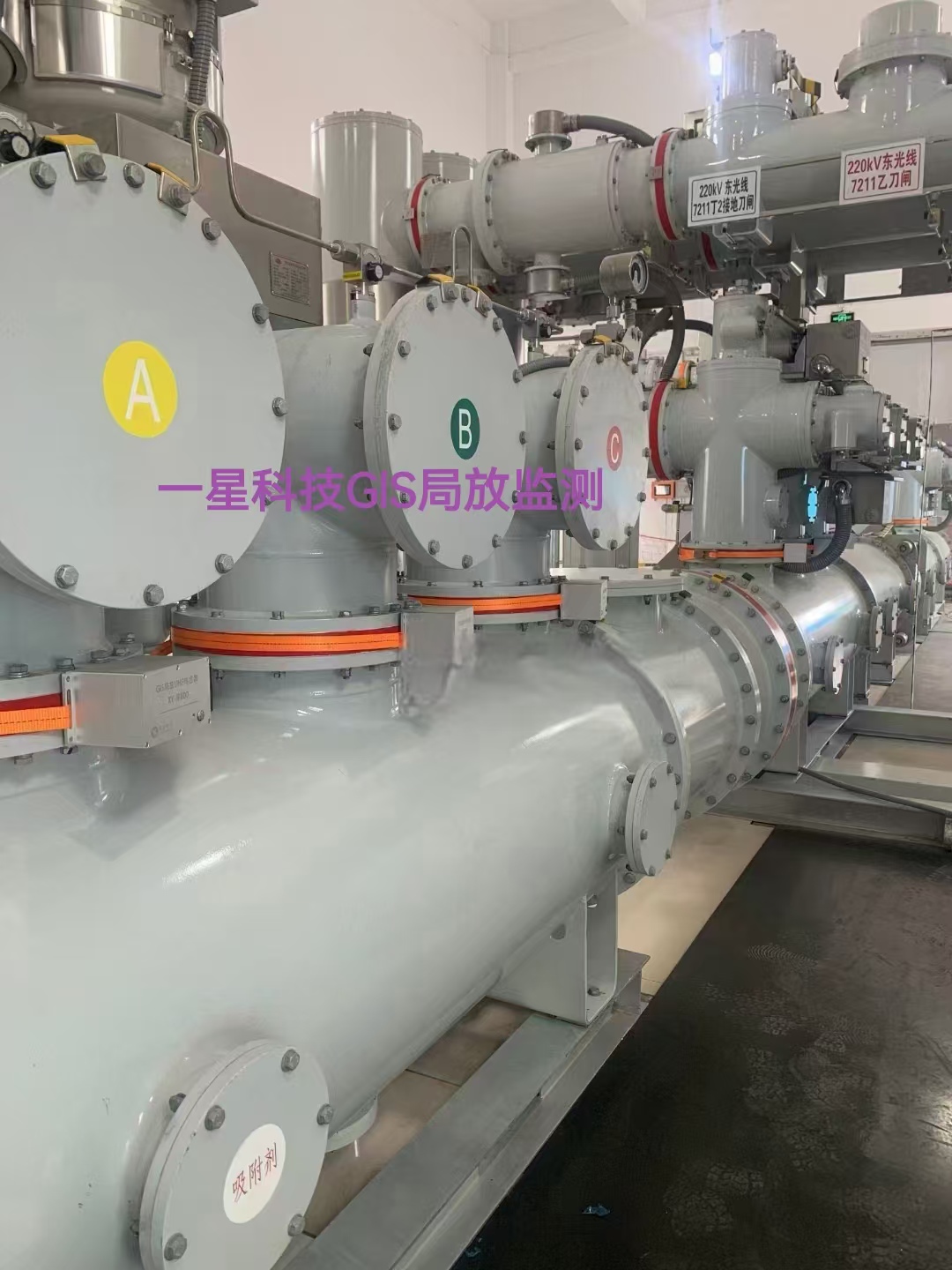

圖1：GIS局放在線監測傳感器

局放監測系統，分為三層主結構：即：#無線局放傳感器#——>局放監測主機——>局放后臺系統。局放監測傳感器與上層采用無線通訊方式，

即為無線局放傳感器。

珠海一星科技有限公司，主要研發生產國家電網、南方電網中局放監測&無線測溫產品：局放在線監測主機、局放監測裝置/局放傳感器/智能無線

局放在線監測、無線測溫傳感器、無線測溫主機、斷路器機械特性檢測、開關柜柜內除濕機、開關柜智能操控、嗅覺傳感、壓板狀態監測、避雷器

在線監測、鐵芯夾件在線監測、無線振動監測、鐵路接觸網溫度監測、水浸水位傳感器等電力二次設備（器件）。

智能無線局放傳感器非常方便現場配變電房?jī)?nèi)開關柜/環網柜等柜體面上安裝，無線局放傳感器（如：二合一局放傳感器、三合一局放傳感器、四合

一局放傳感器等）采用大容量電池供電、且強磁吸附式固定安裝，現場安裝勿打洞、不斷電。無線局放傳感器與局方監測裝置之間采用無線通訊，

不用走光纖、雙絞線等信號線。

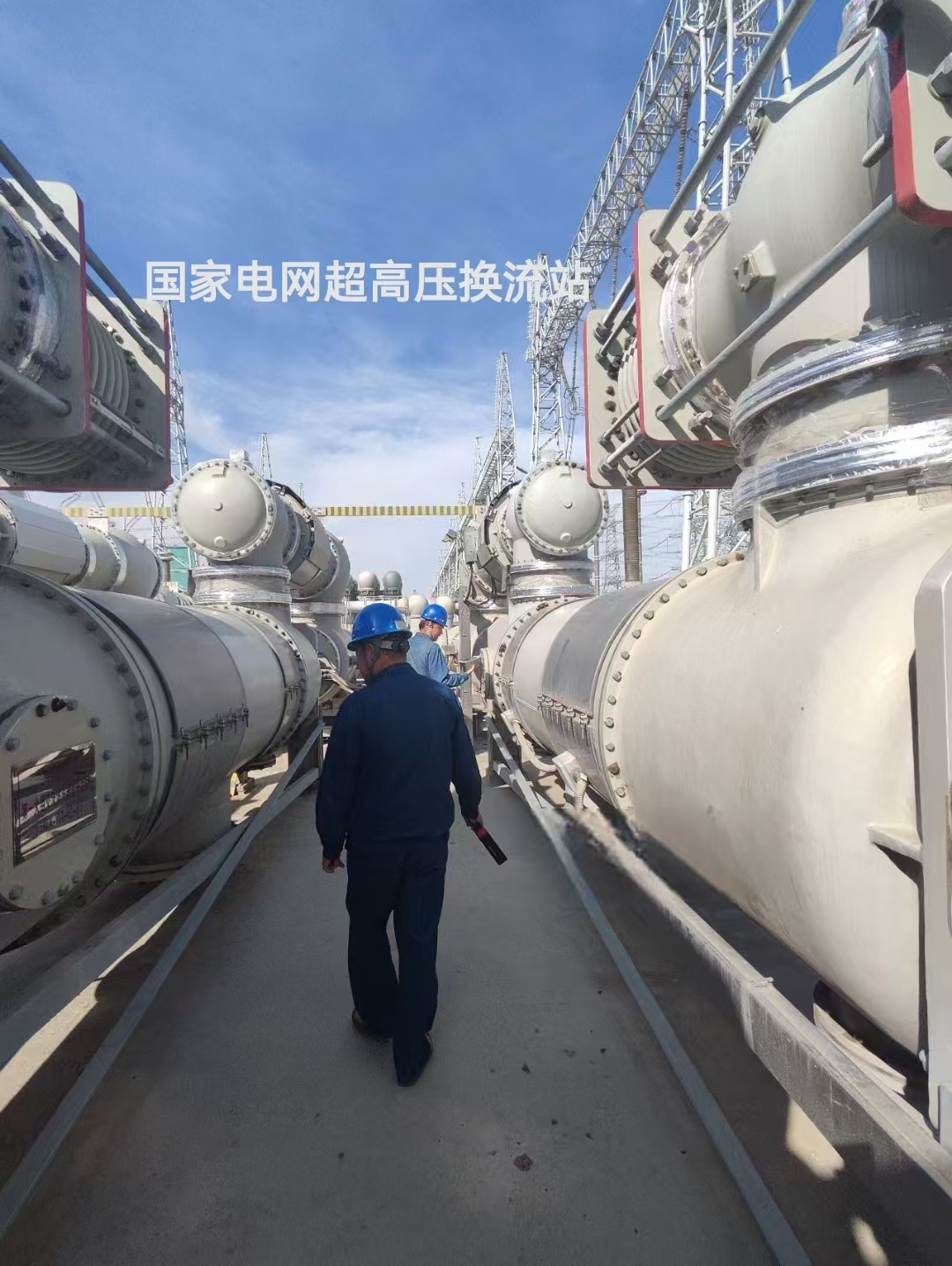

圖2：換流站局放在線監測

局放監測傳感器分為：無線局放傳感器、有線局放傳感器兩大類。其中，無線局放傳感器，指的是其與局放監測主機采用無線通信方式（如：LoRa

、4G/5G等）。智能無線局放傳感器——以三合一局放傳感器為例，三合一局放傳感器智能數據采集單元是一款用于高、中、低壓電力開關柜。

該裝置需要配合開關柜局放監測智能傳感器（三合一）一起使用，它是集在線特高頻、地電波/超聲波、數據采集、數據分析于一體的多功能局放

檢測產品。該裝置提供通訊接口可與計算機監控系統連接，支持RS485 接口MODBUS-RTU 通訊協議，通訊波特率9600，開關柜局放監測智能傳

感器（三合一）采用高性能電池供電、吸附式安裝、無線通訊等方式便于現場安裝，而且在設計上采用了多種抗干擾措施，能夠在電力系統中穩定

運行。

智能無線局放傳感器，需要準確感知并有效定位柜內組成復雜的器件（設備）——如線纜、斷路器、接地開關等的局部放電現象，往往需要三合一

局方傳感器，或二合一局方傳感器。配電房、變電站、開關柜/環網柜、斷路器等局放現象是個漸進過程。高低壓開關柜、環網柜、GIS、斷路器等

局部放電是指在高壓開關柜內部，由于電氣應力過高、雷電波沖擊、絕緣介質的缺陷和老化等原#局放監測#因，導致電場強度局部增大，從而產生

的放電現象。

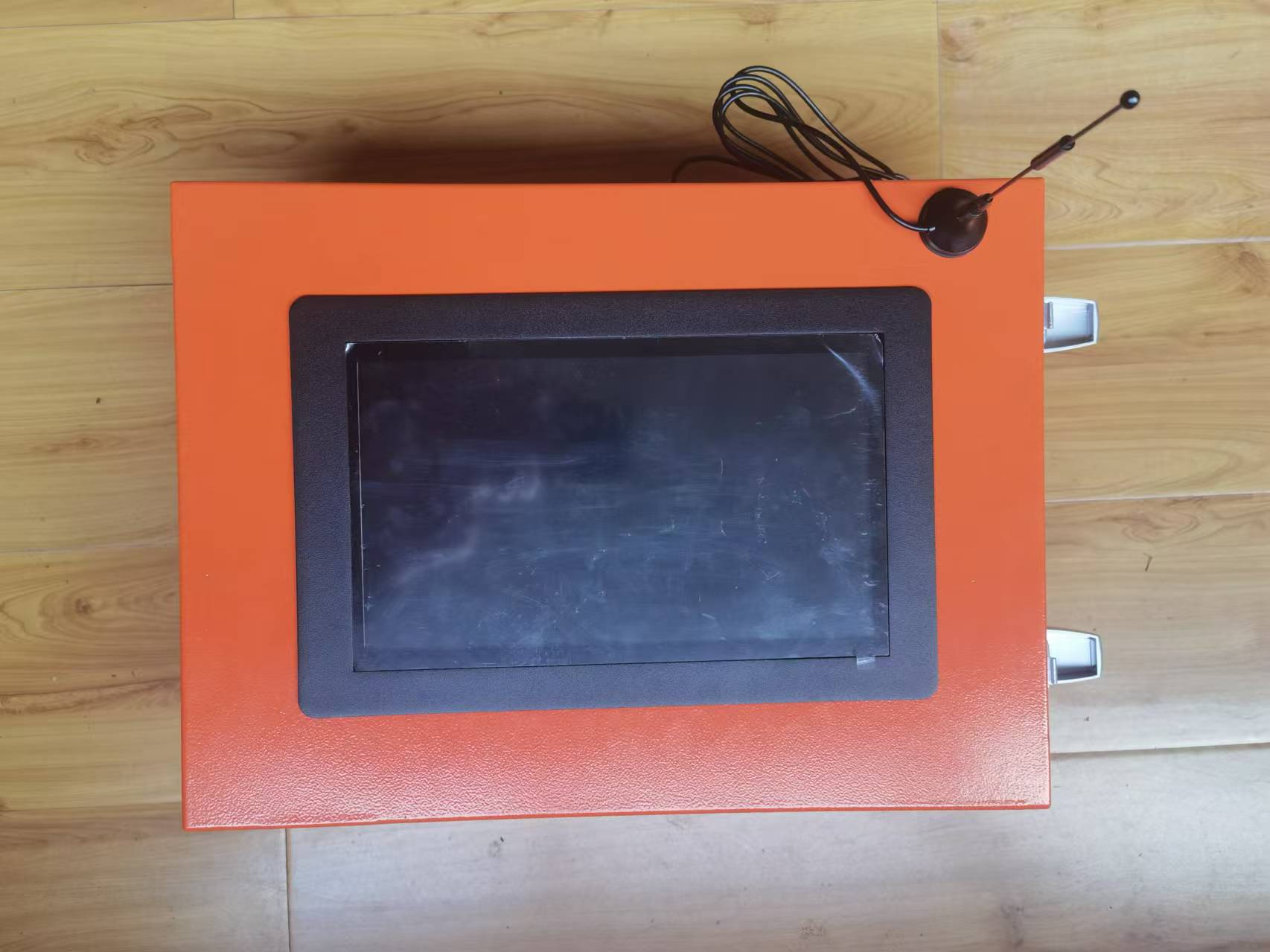

圖3：局放監測裝置

智能無線局放傳感器產品優勢：1、可在電網設備帶電運行情況下進行現場安裝和維護，不影響電網設備運行和供電可靠性；2、支持國網輸變電設

備物聯網傳感器數據通信規約、loraWAN等多種無線通信規約，支持Modbus等有線通信規約；3、多種局部放電監測手段：UHF\AE\TEV\高頻電

流、嗅覺、SF6、振動、溫濕度等；4、智能三合一局放傳感器采用微型化、模塊化、高性能，低功耗設計。局放傳感器是感知開關柜、GIS等局部

放電現象的前端智能設備（器件），并將所感應到的局放現象上傳給局放監測主機，由主機進行信號處理后上傳給局放監測平臺。#超聲波局放傳

感器#

二合一/三合一智能局放傳感器也用于變電站、配電房其他輸電節點（如：GIS、環網柜等）中。#局放傳感器#融入嗅覺、SF6、環境溫度/濕度、表

面溫度、振動、噪音，可以做成：四合一局放傳感器、五合一局放傳感器、六合一局放傳感器、七合一局放傳感器、八合一局放傳感器、九合一局

放傳感器、十合一局放傳感器。#無線局放傳感器#被廣泛應用于開關柜、GIS、斷路器、變電站、變壓器等設備（場所），無線局放檢測系統由局

放傳感器、局放監測主機、局放監測后臺組成（其結構如下圖）。

圖4：局放在線監測系統圖

局部放電會加速絕緣材料的老化，降低其絕緣性能，縮短設備使用壽命；容易導致設備漏電、短路等故障，影響設備的安全可靠運行；伴隨局部放電

產生的噪聲和電磁干擾，還會影響周?chē)O(shè)備的運行。#特高頻局放傳感器#

近年來，一星科技局放傳感器產品往深度、廣度化邁進，一線局放監測傳感器有：

A、單一基本監測手段

一、超聲波局放傳感器（AA/AE，聲波頻率高于20KHZ)；

二、暫態地電壓局放傳感器(TEV，電磁波頻率在3M~100MHZ之間)；

三、特高頻局放傳感器(UHF，電磁波頻率在300M~1.5GHZ之間).

圖5：電纜護層環流在線監測&無線測溫

B、多種組合技術手段

一、二合一局放傳感器有三種組合，即超聲波與暫態地電壓合二為一，超聲波與特高頻合二為一、特高頻與暫態地電壓合二為一。

二、三合一局放傳感器，即超聲波、特高頻、暫態地電壓三者合一。

三、多合一局放傳感器 上述三種基本監測手段，加上融入環境溫度、器件/線纜表面溫度、嗅覺/SF6/傳感/濕度、振動、噪音等檢測，可以做成四

合一局放傳感器、五合一局放檢測傳感器、......直至十合一局放傳感器。

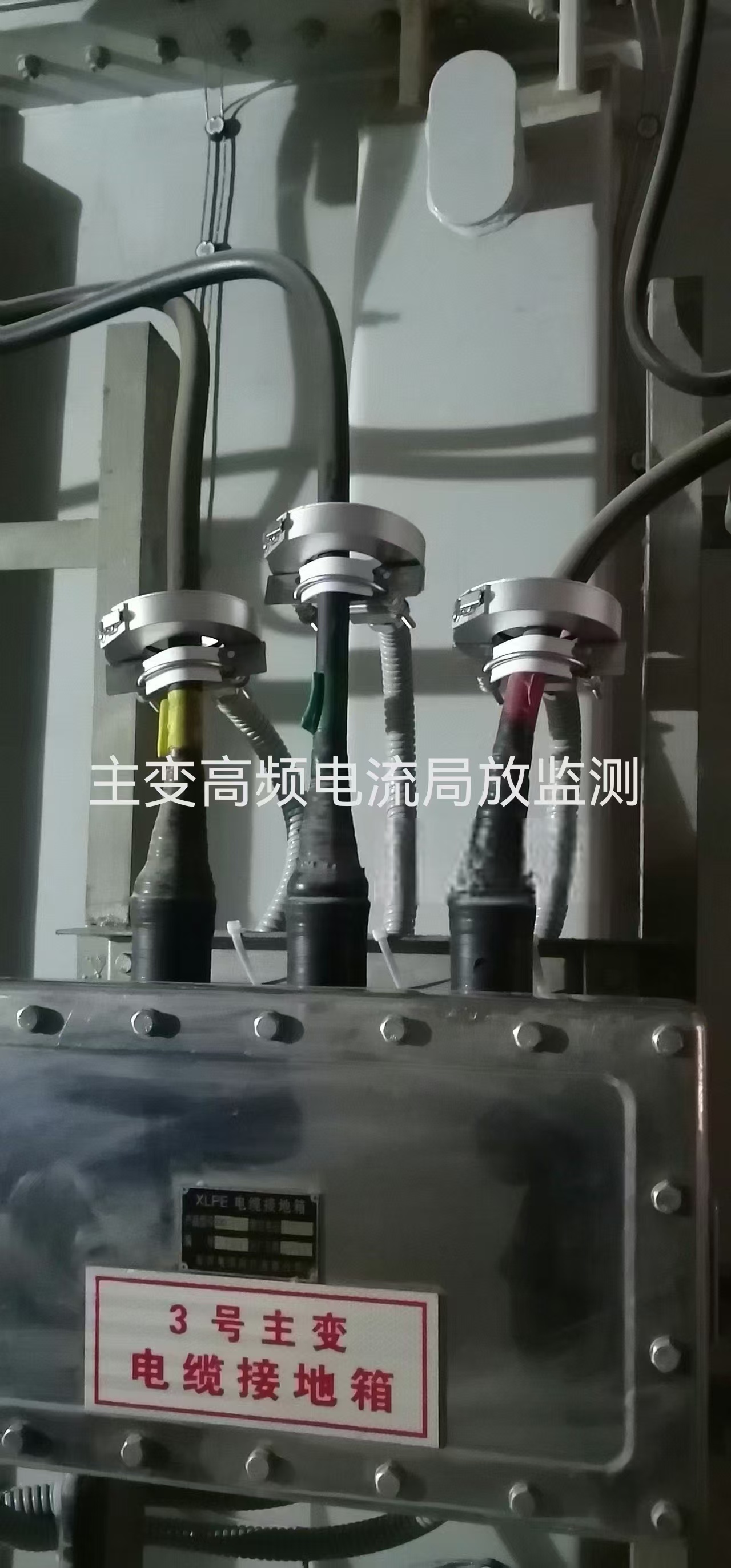

圖6：高頻電流局放傳感器

以上是局放傳感器、局放監測/無線局放傳感器、局放監測傳感器、局放檢測系統等信息內容，詳情請與一星科技產品部接洽。
