局放監測裝置

10月3日晚間消息，據珠海一星市場透露：#局放監測裝置#所控制的前端無線局放傳感器對開關柜/環網柜、斷路器等電網設備

局部放電進行實時在線感知，將感知局放結果通過無線通訊方式傳遞給局放監測裝置（主機），局放監測系統分析軟件進行局放現象進行分析。

一星局放監測系統局部PRPD、PRPS圖譜三維分析。

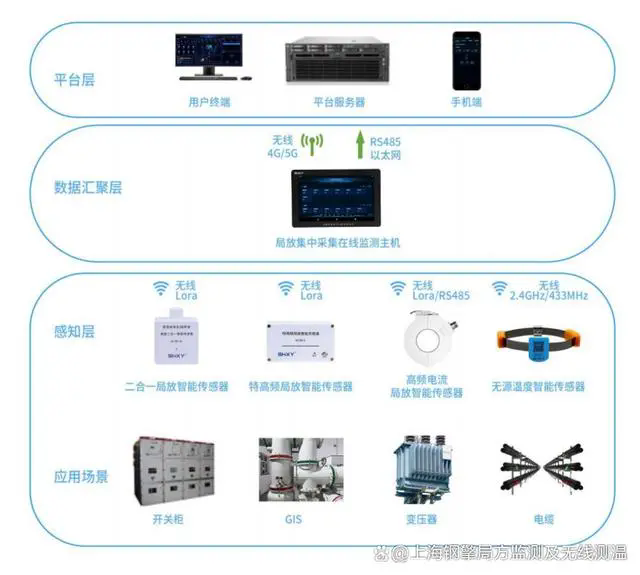

圖1：一星局放監測系統結構圖

珠海一星科技有限公司，主要研發生產國家電網、南方電網中局放監測裝置/局放傳感器/局放監測系統、無線測溫、斷路器機械特性檢測、

開關柜柜內除濕機、開關柜智能操控、嗅覺傳感、壓板狀態監測、避雷器在線監測、鐵芯夾件在線監測、無線振動監測、鐵路接觸網溫度監測、

水浸水位傳感器等電力二次設備（器件）。局放傳感器需要準確感知并有效定位柜內所組成復雜的器件（設備）——如線纜、斷路器、母排、

接地開關等的局部放電現象，往往需要三合一局方傳感器，或二合一局方傳感器。

#局放在線監測#分為無線局放監測裝置、及有線局放在線監測裝置。#局放檢測#、#無線測溫裝置#是目前電網、電廠、企業用電大戶

電力安全運行所需的電網監測工具，也是電網數字化、智能化不可或缺的二次電力設備。

局放監測裝置通訊方式 無線局放在線監測指的是局放傳感器與局放監測裝置（主機）之間采用LoRa、4G/5G等進行無線通訊。在電力配電房、

變電站場，自供電的強磁吸附固定安裝的無線在線監測系統具有獨到優勢。

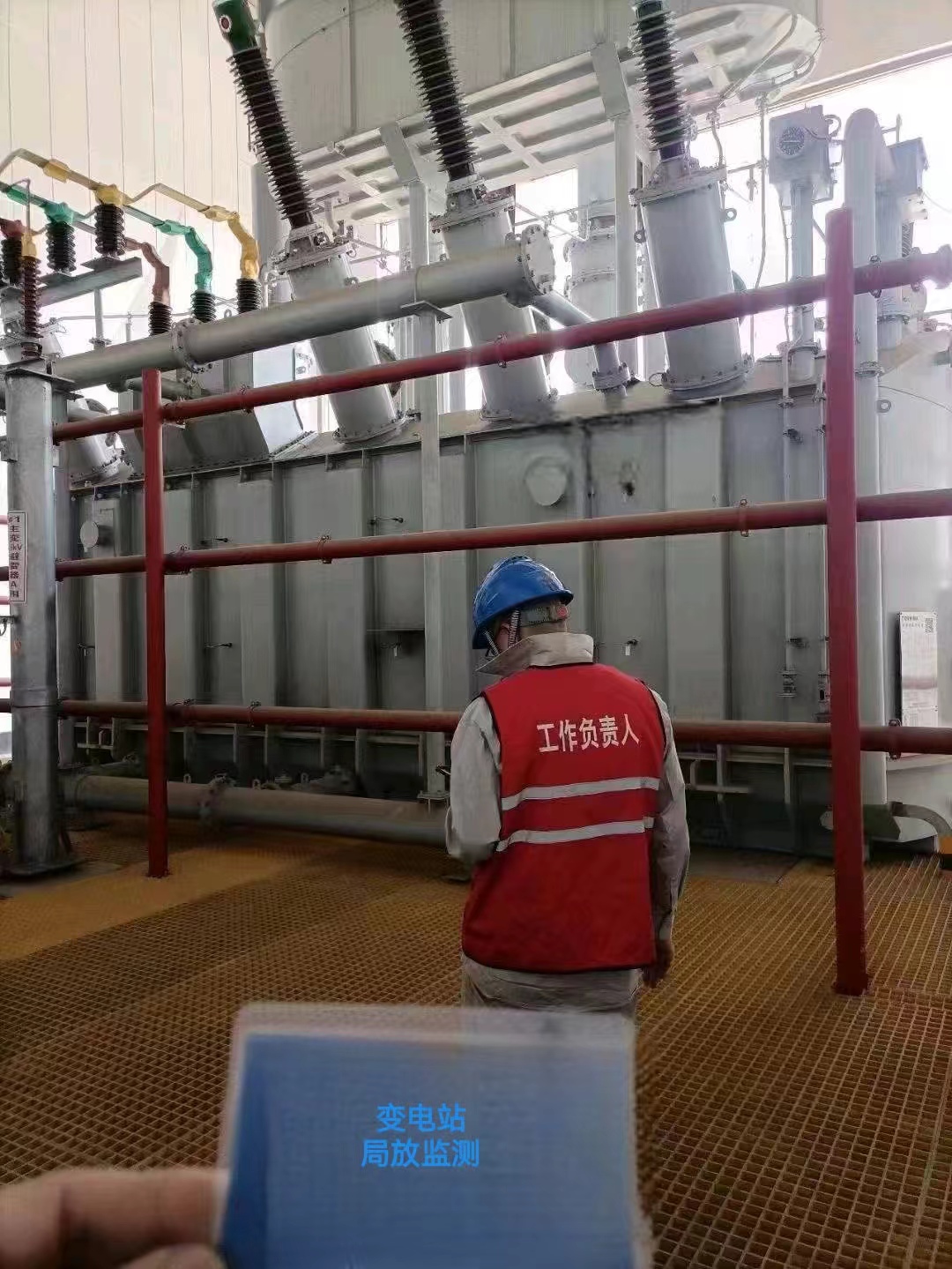

圖2：一星變電站局放監測

二合一/三合一智能局放傳感器也用于變電站、配電房其他輸電節點（如：GIS、環網柜、箱變等）中。#智能局放傳感器#被廣泛應用于

開關柜、GIS、斷路器、變電站、變壓器等設備（場所），局放檢測系統由局放傳感器、局放監測主機、局放監測后臺組成。局放傳感器是感知

開關柜、GIS等局部放電現象的前端智能設備（器件），并將所感應到的局放現象上傳給局放監測主機，由主機進行信號處理后上傳給局放監測

平臺。#UHF局放傳感器##變電站局放監測傳感器#，一般采用GIS特高頻局放傳感器，也可以依據現場工況可意定制所需監測功能。

#變電站局放傳感器#所定制的檢測功能，一般在三種基本局放檢測技術手段（UHF\AE\TEV）自由組合基礎上，再融入嗅覺、SF6、環境

溫度/濕度、表面溫度、振動、噪音中的檢測功能（七選幾）。于是，局放傳感器可以做成：二合一局放傳感器、三合一局放傳感器、

四合一局放傳感器、五合一局放傳感器、六合一局放傳感器、七合一局放傳感器、八合一局放傳感器、九合一局放傳感器、十合一局放傳感器。

圖3：一星多合一局放傳感器

#智能變電站局放傳感器#被廣泛應用于主變、開關柜、GIS、斷路器、變電站、變壓器等設備（場所），局放檢測系統由局放傳感器、

局放監測主機、局放監測后臺組成。局放傳感器是感知開關柜、GIS等局部放電現象的前端智能設備（器件），并將所感應到的局放現象

上傳給局放監測主機，由主機進行信號處理后上傳給局放監測平臺。#超聲波局放傳感器##環網柜局放傳感器#，與#開關柜局放傳感器#

都可以依據現場工況定制。

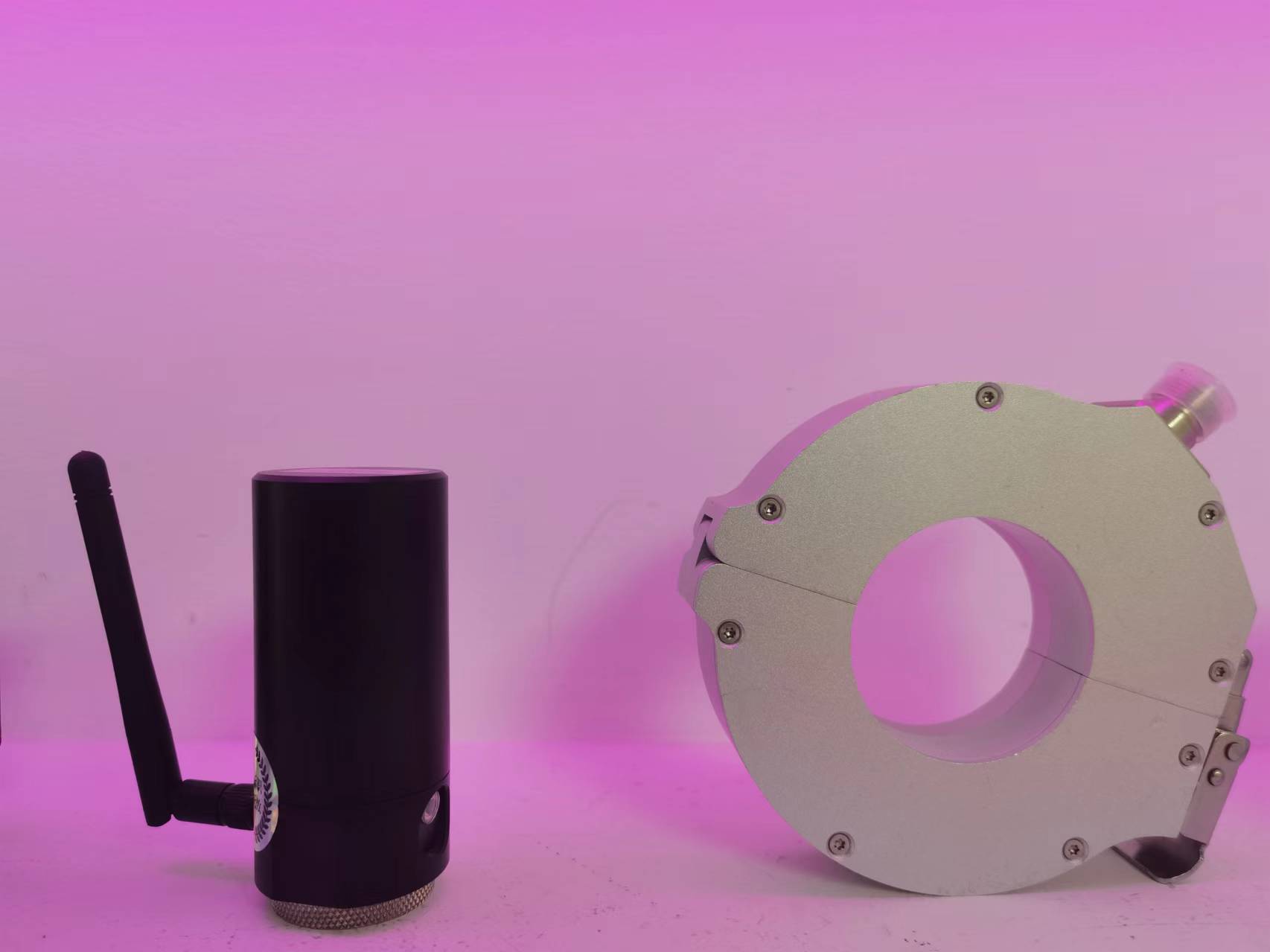

圖4：一星高頻電流局放傳感器（右）及振動傳感器

近年來，環網柜/開關柜局放傳感器與局放監測主機（裝置）采用無線通訊方式，以大容量鋰電池供電，塑料殼體局放傳感器用強磁吸附方式固定在環網柜/開關柜外殼鈑金上。一星智能局放傳感器產品優勢：1、可在電網設備帶電運行情況下進行現場安裝和維護，不影響電網設備運行和供電可靠性；2、支持國網輸變電設備物聯網傳感器數據通信規約、loraWAN等多種無線通信規約，支持Modbus等有線通信規約；3、多種局部放電監測手段：UHF\AE\TEV\高頻電流、臭氧、溫度等；4、智能三合一局放傳感器采用微型化、模塊化、高性能，低功耗設計；

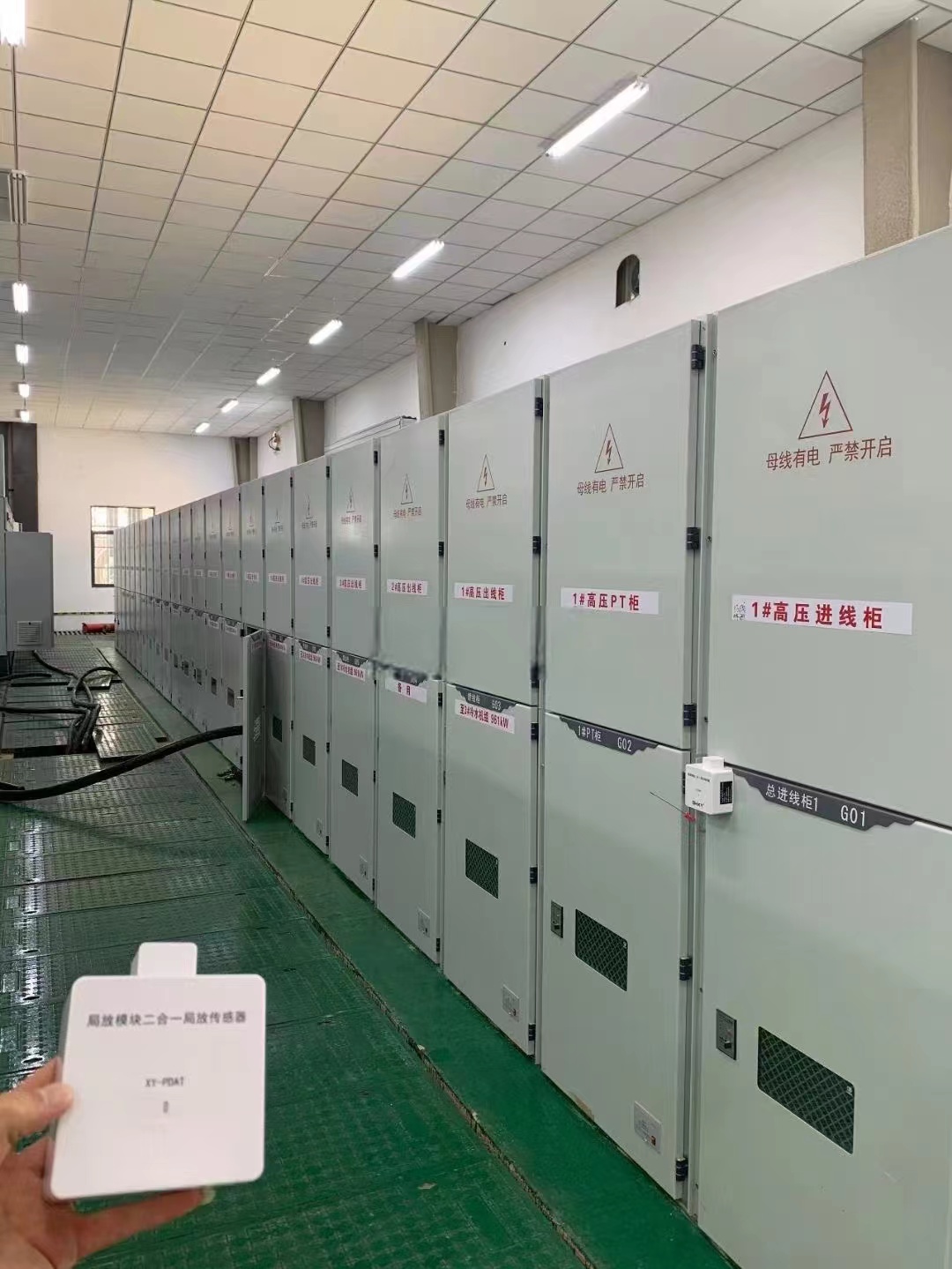

圖5：一星開關柜局放監測傳感器

配電房、變電站、開關柜/環網柜、斷路器等局放現象是個漸進過程。高低壓開關柜、環網柜、GIS、斷路器等局部放電是指在高壓開關柜內部，由于電氣應力過高、雷電波沖擊、絕緣介質的缺陷和老化等原因，導致電場強度局部增大，從而產生的放電現象。局部放電會加速絕緣材料的老化，降低其絕緣性能，縮短設備使用壽命；容易導致設備漏電、短路等故障，影響設備的安全可靠運行；伴隨局部放電產生的噪聲和電磁干擾，還會影響周圍設備的運行。#特高頻局放傳感器#近年來，珠海一星局放傳感器產品往深度、廣度化邁進，一線局放監測傳感器有：（#局放監測#）

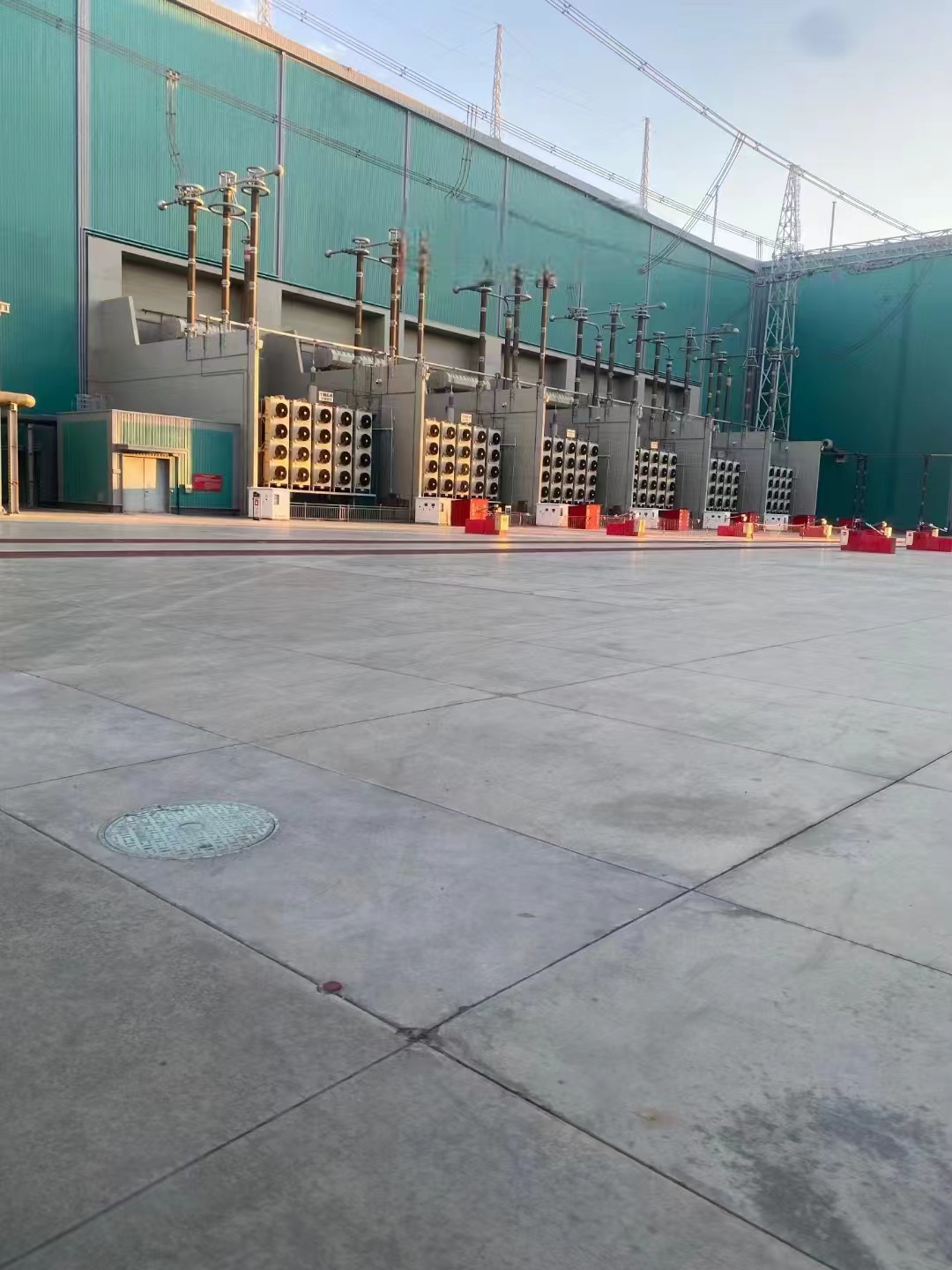

圖6：國家電網750KV局放監測系統應用

A、單一基本監測手段一、超聲波局放傳感器（AA/AE，聲波頻率高于20KHZ)；二、暫態地電壓局放傳感器(TEV，電磁波頻率在3M~100MHZ之間)；#暫態地電壓局放傳感器#三、特高頻局放傳感器(UHF，電磁波頻率在300M~1.5GHZ之間)。B、多種組合技術手段一、二合一局放傳感器有三種組合，即超聲波與暫態地電壓合二為一，超聲波與特高頻合二為一、特高頻與暫態地電壓合二為一二、三合一局放傳感器，即超聲波、特高頻、暫態地電壓三者合一三、多合一局放傳感器 上述三種基本監測手段，加上融入環境溫度、器件/線纜表面溫度、嗅覺/SF6/傳感/濕度、振動、噪音等檢測，可以做成四合一局放傳感器、五合一局放檢測傳感器、......直至十合一局放傳感器。

圖7：一星GIS局放在線檢測傳感器

以上是局放監測、多合一局放傳感器、局放監測裝置、局放檢測系統等信息內容，詳情請與珠海一星（上海鋼擎）產品部接洽。
